Il guasto prematuro del circuito rimane un incubo persistente nell'ingegneria elettrica. Sul campo, raramente vediamo le schede guastarsi a causa di un singolo, catastrofico fulmine. Invece muoiono lentamente. Soccombono alla deriva subdola e progressiva dei componenti e alla gestione termica inadeguata in ambienti operativi difficili. Al centro della soluzione di questo enigma termo-elettrico c’è un componente che funge da spina dorsale non celebrata della moderna elettronica di potenza: il resistore a film spesso.
Una svista fatale durante la fase di layout iniziale è quella di selezionare un resistore basandosi esclusivamente sul suo valore ohmico nominale a temperatura ambiente. Per le applicazioni ad alta affidabilità, questo approccio rudimentale garantisce guasti sul campo. Per garantire stabilità a lungo termine e prevenire la fuga termica, gli ingegneri devono sviluppare una comprensione pratica di come interagiscono tre parametri critici: coefficiente di resistenza alla temperatura (TCR), tolleranza e potenza nominale.
Osservando i recenti cambiamenti del settore, la transizione aggressiva verso le architetture dei veicoli elettrici (EV) a 800 V e le telecomunicazioni 5G ad alta densità ha riscritto radicalmente i requisiti dei componenti passivi. Le attuali analisi di mercato indicano un massiccio allontanamento a livello di settore dai materiali FR4 standard nei moduli ad alta densità di potenza. Gli ingegneri richiedono ora substrati in grado di resistere a temperature ambiente superiori a 150°C pur mantenendo rigide tolleranze elettriche. Questa tendenza più ampia del settore sottolinea una dura realtà. Padroneggiare la relazione termico-elettrica non è più un optional: è una base obbligatoria per sopravvivere nella progettazione hardware moderna.
Questa guida completa decostruisce questi tre fattori tecnici. Esamineremo il ruolo fondamentale dei materiali di base, forniremo consigli pratici sul layout e spiegheremo come progettare circuiti veramente robusti. Cogliendo la sinergia tra queste specifiche, i responsabili degli approvvigionamenti e i progettisti hardware possono prendere decisioni informate che bilanciano perfettamente costi, precisione e affidabilità sistemica.
Il materiale è la prima linea di difesa: la conduttività termica superiore di una base ceramica previene attivamente il surriscaldamento localizzato e la conseguente rottura dielettrica.
Il TCR determina la stabilità a lungo termine: il coefficiente di resistenza alla temperatura (TCR) determina esattamente di quanto il valore di un resistore varierà sotto stress termico. Un TCR inferiore equivale a prestazioni prevedibili del sistema.
Tolleranza rispetto ai costi di produzione: mentre la tecnologia standard a film spesso offre tolleranze iniziali più ampie, il moderno taglio laser attivo raggiunge una regolazione di precisione adatta a rigorosi cicli di feedback industriali.
Il declassamento non è negoziabile: la corretta corrispondenza della potenza nominale alle capacità di dissipazione del calore della scheda previene guasti catastrofici, soprattutto nelle applicazioni transitorie ad alta tensione.
Il triangolo dell'affidabilità: TCR, tolleranza e potenza nominale non operano in modo isolato. Uno spostamento della temperatura operativa influisce dinamicamente sia sulla gestione della potenza che sulla precisione della resistenza iniziale.

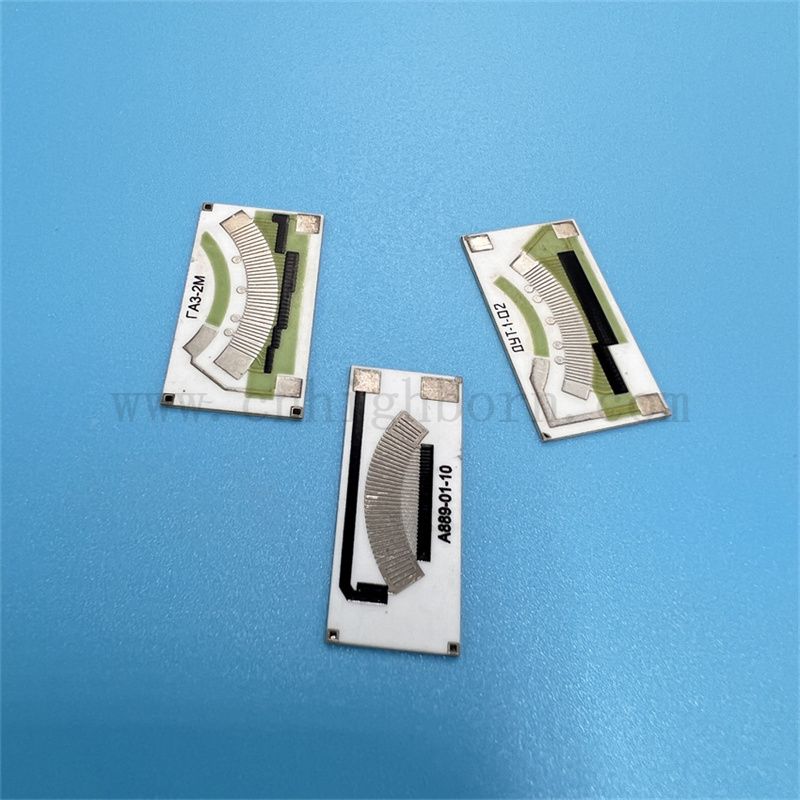

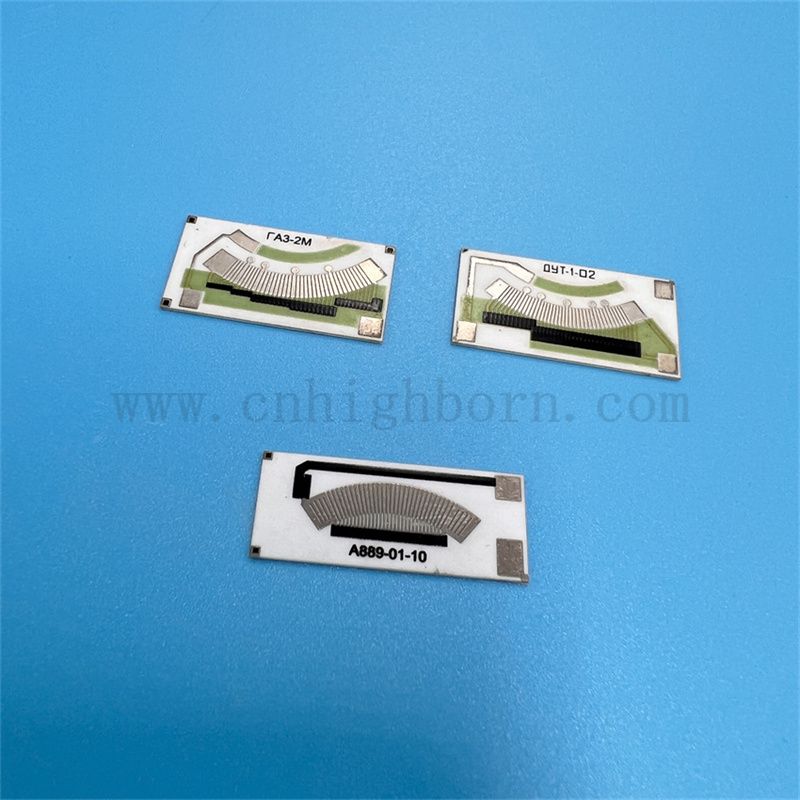

Per specificare il componente corretto per un ambiente esigente, è necessario prima comprenderne la struttura fisica. L'affidabilità di un resistore stampato dipende fortemente dalle materie prime utilizzate durante la produzione.
Un circuito a film spesso viene prodotto attraverso un processo additivo ad alta temperatura altamente controllato. Si inizia con la serigrafia di una pasta resistiva appositamente formulata su un materiale di base rigido. Questa pasta, una miscela di fritta di vetro, solventi organici e ossidi metallici come l'ossido di rutenio (RuO2), viene quindi cotta in un forno a nastro trasportatore. Raggiungendo temperature che spesso superano gli 850°C, questo processo di cottura brucia i solventi e fonde permanentemente la pasta con la base.
Lo strato resistivo allo stato solido risultante misura generalmente tra 10 e 50 micrometri di spessore. Di conseguenza, questo volume fisico robusto rende il componente significativamente più resistente alle sovratensioni elettriche e alle sollecitazioni meccaniche rispetto alle delicate alternative a film sottile.
Il fondamento di questa tecnologia si basa interamente sul materiale di base su cui viene stampata la pasta. Nella maggior parte dei settori industriale, aerospaziale e automobilistico, il 96% di allumina (Al2O3) rimane lo standard di riferimento indiscusso.
Quando si confronta un circuito stampato in ceramica con l'FR4 standard (resina epossidica rinforzata con fibra di vetro) utilizzato nei PCB convenzionali, le differenze nelle proprietà fisiche determinano i loro casi d'uso distinti. L'allumina offre un'eccezionale rigidità meccanica e proprietà dielettriche superiori, fornendo un eccellente isolamento elettrico (tipicamente maggiore di 15 kV/mm). Ancora più importante, possiede una conduttività termica senza pari.
| Parametro | Standard FR4 | 96% Allumina (Al2O3) |
|---|---|---|
| Conducibilità termica | ~0,25 W/m·K | 24 - 25 W/m·K |
| Temperatura operativa massima (base) | 130°C - 140°C | > 800°C |
| Resistenza dielettrica | ~10kV/mm | > 15 kV/mm |
| Idoneità all'applicazione | Circuiti logici a basso consumo | Alta tensione, inverter EV, ambienti difficili |
Poiché la sua conduttività termica si aggira intorno ai 24-25 W/m·K, quasi 100 volte maggiore di quella dell'FR4 standard, la base in ceramica agisce come un dissipatore di calore integrato altamente efficiente. Allontana in modo aggressivo l'energia termica dall'elemento resistivo attivo e la distribuisce uniformemente. Questa azione previene attivamente la formazione di micro-hotspot che altrimenti degraderebbero la pasta e causerebbero derive di resistenza.
La gestione termica risolve solo metà dell’equazione ingegneristica. I progettisti devono anche tenere conto del comportamento elettrico del resistore quando la sua temperatura interna oscilla inevitabilmente sotto carico.
Il coefficiente di temperatura della resistenza (TCR) misura la variazione relativa del valore ohmico di un resistore quando la temperatura operativa aumenta e diminuisce. Espressa in parti per milione per grado Celsius (ppm/°C), questa metrica è vitale per la precisione. Come appare in pratica?
Se un resistore da 10 kΩ presenta un TCR di +100 ppm/°C, la sua resistenza aumenterà di 1 ohm per ogni singola variazione di grado Celsius. Se la scheda si riscalda di 80°C, la resistenza si sposta di 80 ohm. In un divisore di tensione analogico altamente sensibile, la deriva specifica è spesso sufficiente per attivare un falso codice di errore o spegnere completamente il controller del motore.
La deriva termica è una realtà inevitabile governata dalla struttura atomica della pasta resistiva. Quando la corrente elettrica passa attraverso lo strato di pellicola spessa, genera un riscaldamento Joule interno (perdite I⊃2;R). Se il substrato di un resistore in allumina non è dimensionato correttamente per dissipare questo calore, la temperatura dell'elemento resistivo aumenta rapidamente.
Inoltre, questo aumento localizzato della temperatura agita gli atomi all'interno della pellicola. Questa agitazione atomica disperde gli elettroni che fluiscono attraverso il materiale, aumentando così la resistenza complessiva. Se la resistenza si discosta significativamente dalle specifiche, ciò porta a letture imprecise del sensore e, negli scenari peggiori, al guasto totale del sistema.
La tolleranza rappresenta il secondo pilastro delle specifiche dei resistori. Definisce la deviazione ammissibile dal valore di resistenza nominale specificato, misurato rigorosamente a temperatura ambiente (25°C) prima che venga applicato qualsiasi stress operativo.
Quando un responsabile degli approvvigionamenti fornisce un componente da 1.000 Ω con una tolleranza del ±5%, la resistenza effettiva direttamente dalla bobina misurerà un valore compreso tra 950 Ω e 1.050 Ω. Specificare una tolleranza più stretta, ad esempio ±0,1%, aumenta in modo esponenziale i costi di produzione e riduce i rendimenti di produzione. Pertanto, i team di ingegneri devono valutare oggettivamente se i loro cicli di feedback richiedono veramente una precisione estrema o se una tolleranza standard di ±1% sarà sufficiente per l'applicazione.
La serigrafia e la cottura ad alta temperatura producono intrinsecamente leggere variazioni di resistenza. In che modo i produttori risolvono questo problema? Si affidano al taglio laser attivo per colmare il divario di precisione.
Durante questo processo automatizzato, apparecchiature specializzate misurano la resistenza del circuito in tempo reale. Un raggio laser altamente focalizzato esegue quindi tagli microscopici, come 'tagli a L' o 'tagli a immersione', nella pellicola resistiva. Rimuovendo il materiale conduttivo, il laser costringe la corrente elettrica a percorrere un percorso più lungo e più stretto. Ciò aumenta efficacemente la resistenza totale fino a raggiungere l'esatto valore target, consentendo ai componenti a film spesso di raggiungere tolleranze impressionanti di ±1% o addirittura ±0,5%.
Il terzo parametro critico, Potenza nominale, determina la quantità massima di energia continua (in watt) che un resistore può dissipare in sicurezza senza superare la temperatura operativa massima consentita.
La relazione tra potenza, tensione e resistenza è definita fondamentalmente dalla legge di Ohm (P=V⊃2;/R). Nelle applicazioni che richiedono un resistore ad alta tensione , come i defibrillatori medici o le infrastrutture di rete, anche un aumento marginale della tensione determina un picco esponenziale della potenza dissipata e del calore generato.
La tecnologia a film spesso è attrezzata in modo esclusivo per questi scenari difficili. Poiché il volume fisico dell'elemento resistivo è maggiore e più denso di quello del film sottile, fornisce una massa termica maggiore. Ciò consente al componente di assorbire e distribuire improvvisi e massicci picchi elettrici (carichi impulsivi) senza subire catastrofici guasti dielettrici.
Un presupposto fatale nella progettazione dei circuiti è credere che un componente gestirà la sua potenza nominale massima in tutte le condizioni ambientali. Non lo farà. Per garantire affidabilità a lungo termine, i progettisti devono applicare rigorosamente le curve di declassamento fornite dal produttore.
Nello specifico, una curva di declassamento standard traccia la dissipazione di potenza consentita rispetto alla temperatura ambiente. Tipicamente, un componente a film spesso può funzionare al 100% della sua potenza nominale fino a una temperatura ambiente di 70°C. Oltre tale soglia la potenza consentita diminuisce linearmente, raggiungendo spesso 0 watt a 155°C. Se si progetta un alimentatore destinato a un ambiente a 100°C, è necessario calcolare il limite di declassamento e selezionare un componente con una potenza nominale di base significativamente più elevata per compensare.
Valutare le specifiche dei componenti isolatamente è una trappola comune. In pratica, TCR, Tolleranza e Potenza nominale formano un 'Triangolo dell'affidabilità' interconnesso. La modifica di una variabile influisce dinamicamente sulle prestazioni delle altre.
Considera uno scenario in cui un ingegnere specifica un resistore con una tolleranza stretta di ±1% ma spinge il componente al 95% della sua potenza nominale massima. Il funzionamento vicino a questo limite superiore genera un notevole calore interno. Di conseguenza, questo aumento di temperatura innesca immediatamente l’effetto TCR.
Se il TCR è ±100 ppm/°C e la temperatura aumenta di 80°C, la resistenza si sposta di un ulteriore 0,8%. Quando questa deriva termica viene combinata con la tolleranza di produzione iniziale di ±1%, la tolleranza operativa totale si espande fino a ±1,8%. Il componente è effettivamente uscito dalla finestra di precisione prevista semplicemente perché la potenza nominale e il TCR non sono stati valutati in modo sinergico.
Nel contesto degli inverter per motori di veicoli elettrici (EV), lo spazio è prezioso, le temperature ambientali superano abitualmente i 105°C e il rumore elettrico è intenso. Un ingegnere che progetta il circuito di rilevamento della tensione non può fare affidamento su componenti standard basati su FR4.
Selezionando una soluzione a base ceramica, il progettista sfrutta la conduttività termica del materiale per sopravvivere al calore ambientale. Applicano rigide regole di declassamento basate sull'ambiente a 105°C, selezionando un componente con un wattaggio più elevato di quanto teoricamente necessario. Infine, tengono conto della nota deriva del TCR nei loro algoritmi software, garantendo che i microcontrollori ricevano dati accurati nonostante le fluttuazioni termiche. Il bilanciamento di questo triangolo previene il guasto dell'inverter e garantisce la sicurezza del veicolo.
Selezionare un componente robusto è solo metà dell'opera. Il layout fisico del circuito stampato determina in definitiva il rendimento del componente sul campo.
Per massimizzare la potenza nominale e ridurre al minimo la deriva indotta dal TCR, i progettisti del layout PCB devono concentrarsi fortemente sui percorsi termici. Il collegamento del resistore a tracce di rame larghe e pesanti (ad esempio, rame da 2 once o 3 once) fornisce un eccellente assorbimento termico, allontanando il calore direttamente dai terminali dei componenti.
Inoltre, il posizionamento dei vias termici direttamente sotto o adiacenti ai pad dei componenti consente al calore di trasferirsi in modo efficiente attraverso la scheda ai piani di massa interni o ai dissipatori di calore del telaio esterno. I componenti ad alta potenza dovrebbero inoltre essere adeguatamente distanziati per evitare la sovrapposizione di profili termici, che possono creare pericolosi punti caldi localizzati.
Per i responsabili degli acquisti e gli ingegneri principali nella fase decisionale finale, l'attenzione si sposta dalla progettazione teorica all'approvvigionamento pratico. L'affidabilità del prodotto finale è indissolubilmente legata agli standard di controllo qualità del produttore.
Quando le parti standard del catalogo non sono in grado di soddisfare le esigenze termiche o elettriche di un progetto, la collaborazione con un produttore specializzato diventa fondamentale. Se hai a che fare con fattori di forma strani o carichi di impulsi estremi, probabilmente dovrai procurarti un substrato di resistenza personalizzato . Gli indicatori chiave di un fornitore affidabile includono:
Purezza del materiale: il fornitore deve garantire la purezza della propria allumina (minimo 96%) per garantire una conduttività termica costante di 24 W/m·K in tutti i lotti di produzione.
Rifilatura di precisione: cerca produttori che utilizzano sistemi di rifilatura laser all'avanguardia in grado di eseguire geometrie complesse (tolleranze ±1% o ±0,5%).
Spessore personalizzato: la capacità di fornire spessori ceramici personalizzati (ad esempio, 0,635 mm, 1,0 mm o 2,0 mm) per gestire specifici requisiti dielettrici ad alta tensione.
Dati verificabili: i fornitori affidabili forniscono una documentazione di test completa, inclusi dati sullo stress ambientale, convalida TCR su più intervalli di temperatura e curve di declassamento rigorose.
La progettazione di un circuito affidabile richiede un approccio olistico, incentrato sull'ingegneria. Va ben oltre la semplice scelta di una pasta resistiva con il corretto valore ohmico. Le proprietà termiche della base in ceramica, il TCR, la tolleranza iniziale e la potenza nominale devono funzionare in perfetta armonia.
Specificare eccessivamente i componenti comporta uno spreco di budget prezioso per il progetto, mentre una specifica insufficiente porta a guasti sul campo pericolosi e costosi. Una corretta gestione termica, combinata con un rigoroso rispetto delle curve di declassamento, garantisce una perfetta selezione dei componenti. Quando i componenti standard compromettono il tuo progetto, è tempo di aggiornare i materiali di base. Che tu stia sviluppando inverter per veicoli elettrici da 800 V, moduli per telecomunicazioni ad alta frequenza o alimentatori industriali, esplora le soluzioni personalizzate ad alte prestazioni di Highborn su https://www.cnhighborn.com per trovare l'esatto substrato ceramico che corrisponde alle tue rigorose specifiche.
Il TCR tipico di un resistore a film spesso varia generalmente da ±50 ppm/°C a ±200 ppm/°C, a seconda del valore di resistenza specifico e della composizione chimica della pasta utilizzata. Anche se questo valore è superiore a quello delle alternative a film sottile, rimane altamente stabile e perfettamente adeguato per la stragrande maggioranza dell'elettronica di potenza e delle applicazioni industriali robuste.
SÌ. La tecnologia a film spesso è particolarmente adatta per applicazioni ad alta tensione. Poiché lo strato resistivo è fisicamente più spesso e più denso della pellicola sottile, può sopportare elevati picchi elettrici, picchi transitori e sollecitazioni continue ad alta tensione senza subire rotture dielettriche o vaporizzazione.
L'allumina è preferita principalmente perché offre una conduttività termica significativamente più elevata (tipicamente 24-25 W/m·K) rispetto al vetro epossidico FR4 standard (circa 0,25 W/m·K). Questa immensa differenza consente alla piastra in ceramica di dissipare rapidamente il calore, prevenendo punti caldi localizzati e mantenendo una potenza nominale stabile sotto carichi elettrici pesanti.
La tolleranza di produzione iniziale è rigorosamente misurata a temperatura ambiente (solitamente 25°C). Quando la temperatura operativa del circuito aumenta a causa del calore ambientale o della dissipazione di potenza interna, il coefficiente di temperatura della resistenza (TCR) determina esattamente quanto la resistenza si allontanerà dalla tolleranza iniziale di fabbrica.
Assolutamente. I produttori di componenti specializzati possono progettare substrati personalizzati alterando la dimensione fisica, lo spessore e la composizione del materiale della base ceramica. La regolazione della geometria o l'aumento dello spessore consente al componente di soddisfare precisi requisiti di dissipazione termica e potenza elettrica per progetti unici.
I resistori a film spesso sono realizzati serigrafando una pasta conduttiva su un substrato, ottenendo uno strato più spesso e robusto (10-50 micron) ideale per la gestione di potenze elevate e sovratensioni. I resistori a film sottile vengono creati tramite deposizione sotto vuoto, creando uno strato molto sottile che offre tolleranze più strette e un TCR inferiore, ma è molto più suscettibile ai danni causati da sbalzi di tensione e ambienti difficili.
Il declassamento del resistore viene calcolato utilizzando la curva di declassamento fornita dal produttore. Innanzitutto, identifica la temperatura ambiente massima della tua specifica applicazione. Se supera la soglia di potenza del 100% (tipicamente 70°C), seguire la pendenza lineare verso il basso per trovare la percentuale consentita della potenza nominale. Ad esempio, in un ambiente a 105°C, un resistore con potenza nominale nominale di 10 W potrebbe funzionare in sicurezza solo a 5 W.
