Nella progettazione di sistemi ottici, apparecchiature a semiconduttore e strumenti laser, la scelta dei materiali spesso influisce direttamente sulle prestazioni complessive dell'intero dispositivo. Tra questi, il vetro al quarzo, grazie alla sua eccellente trasmissione della luce e resistenza al calore, è diventato un materiale di base indispensabile nel campo della produzione di fascia alta. Tuttavia, molti ingegneri ritengono che, quando scelgono i modelli, sul mercato esistano diversi metodi di etichettatura come JGS1, JGS2, JGS3, nonché ZS, KS, HS, ecc., rendendo difficile distinguerli a prima vista. Questo articolo esplorerà sistematicamente le relazioni corrispondenti tra questi modelli da tre prospettive: caratteristiche spettrali, processi di produzione ed evoluzione degli standard.
La serie JGS è il nome comune più utilizzato nel settore. Questo sistema di denominazione divide il vetro ottico al quarzo in tre categorie, ciascuna ottimizzata per diverse lunghezze d'onda di lavoro.

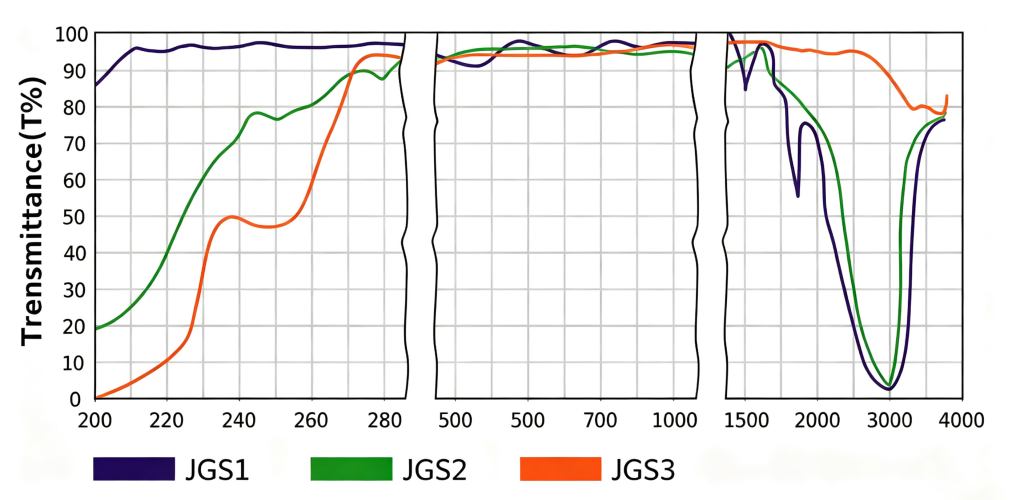

Il vetro al quarzo JGS1 è progettato specificamente per la gamma di lunghezze d'onda del lontano ultravioletto, con la sua gamma di trasmissione della luce effettiva che copre da 185 a 2500 nanometri. Ad una lunghezza d'onda di 185 nanometri, la sua trasmittanza può raggiungere fino al 90%, rendendolo il materiale preferito per sistemi ottici di fascia alta come la litografia ultravioletta profonda e la trasmissione laser ultravioletta. Dal punto di vista della struttura interna, JGS1 non contiene quasi bolle e ha un contenuto di impurità estremamente basso, con la purezza del materiale che è la più alta tra i tre modelli. Tuttavia, va notato che il suo contenuto di idrossile è relativamente elevato, il che può introdurre ulteriori picchi di assorbimento in alcune applicazioni a infrarossi. Nel complesso, se la tua attrezzatura opera nella gamma degli ultravioletti profondi, JGS1 è una delle scelte più mature disponibili oggi sul mercato.
La gamma di trasmissione della luce del vetro al quarzo JGS2 va da 220 a 2500 nanometri. Mostra eccellenti prestazioni di trasmissione sia nelle regioni della luce ultravioletta che visibile, ma la velocità di trasmissione complessiva è leggermente inferiore a quella di JGS1. Il vantaggio di questo materiale risiede nel suo rapporto costo-efficacia. È adatto per l'uso in strumenti ottici di fascia medio-alta, apparecchiature di ispezione industriale, ecc., che hanno determinati requisiti prestazionali ma budget limitati. JGS2 è prodotto con il metodo di fusione idrogeno-ossigeno e contiene al suo interno una struttura di microparticelle, insieme a una piccola quantità di impurità metalliche. Per la maggior parte dei sistemi ottici industriali, queste differenze rientrano in un intervallo accettabile, mentre il vantaggio in termini di costi è molto evidente.
Il vetro al quarzo JGS3 è progettato per la gamma di lunghezze d'onda degli infrarossi, con il suo campo di lavoro che copre da 260 a 3500 nanometri. A differenza dei due modelli precedenti, JGS3 non ha una banda di assorbimento distinta nella regione da 2600 a 2800 nanometri e la sua trasmittanza infrarossa rimane superiore all'85%, rendendolo altamente adatto per applicazioni come termocamere, apparecchiature di misurazione della temperatura a infrarossi e percorsi ottici laser CO2. Il contenuto di idrossili di JGS3 è estremamente basso, il che garantisce che non venga influenzato dall'assorbimento di idrossili nella gamma di lunghezze d'onda dell'infrarosso. Tuttavia, all'interno potrebbe essere presente una piccola quantità di minuscole bolle e strutture particellari. Se la tua lunghezza d'onda di lavoro rientra principalmente nella gamma degli infrarossi, JGS3 è un'opzione affidabile che è stata verificata tramite test di mercato a lungo termine.
Perché JGS1, JGS2 e JGS3, essendo tutti vetri al quarzo , mostrano differenze così significative nelle prestazioni spettrali? La risposta sta nei loro processi di produzione. Diverse tecniche di produzione determinano la struttura interna dei materiali, il contenuto di impurità e l'intervallo di lunghezze d'onda finali applicabili.
Il vetro ottico al quarzo JGS1 è prodotto utilizzando il processo di deposizione chimica del tetracloruro di silicio. Questo processo utilizza come materia prima il gas tetracloruro di silicio di elevata purezza, che viene idrolizzato in una fiamma di idrogeno-ossigeno e quindi depositato per formare la forma. Poiché la materia prima è in forma gassosa, difficilmente introduce impurità solide, quindi non ci sono quasi bolle all'interno del prodotto finito e il contenuto di impurità metalliche può essere controllato a un livello estremamente basso. Tuttavia, i sottoprodotti del processo di deposizione chimica sono una grande quantità di gruppi idrossilici, che rimangono nel materiale. Questo è il motivo fondamentale per cui JGS1 funziona bene nella banda dell'ultravioletto ma presenta picchi di assorbimento nella banda dell'infrarosso.
Il vetro al quarzo ultravioletto JGS2 è prodotto mediante il metodo di fusione idrogeno-ossigeno. Questo processo utilizza sabbia di quarzo naturale o quarzo frantumato come materie prime e li scioglie direttamente in una fiamma di idrogeno-ossigeno per formarli. Poiché le materie prime stesse contengono una certa quantità di impurità metalliche e durante il processo di fusione possono essere mescolati inquinanti provenienti dall'ambiente, il contenuto di impurità metalliche di JGS2 è superiore a quello di JGS1. Allo stesso tempo, al suo interno è presente una certa struttura di confine delle particelle e la sua uniformità ottica è leggermente inferiore. Tuttavia, il contenuto di idrossile di JGS2 è molto inferiore a quello di JGS1, il che gli conferisce buone prestazioni di trasmissione nella gamma della luce da ultravioletta a visibile e, allo stesso tempo, non influenzerà l'applicazione nella gamma degli infrarossi come JGS1 a causa dell'eccessivo contenuto di idrossile.
Il vetro al quarzo a infrarossi JGS3 è prodotto utilizzando il metodo dell'elettrofusione sotto vuoto. In questo processo, la sabbia di quarzo ad elevata purezza viene posta in un ambiente sotto vuoto e sciolta direttamente mediante riscaldamento elettrico, quindi raffreddata lentamente per formarsi. Poiché nell'intero processo non è coinvolta alcuna fiamma di idrogeno-ossigeno, nel materiale entrano pochissimi gruppi idrossilici, quindi il contenuto di idrossili di JGS3 è estremamente basso, rendendolo altamente adatto ai requisiti di trasmissione della banda dell'infrarosso. Tuttavia, il costo del metodo dell’elettrofusione sotto vuoto è che i gas in tracce originariamente presenti nella sabbia di quarzo non possono essere completamente espulsi nell’ambiente sotto vuoto e possono formare minuscole bolle all’interno del materiale. Allo stesso tempo, i confini originali tra le particelle di quarzo possono anche rimanere parzialmente come strutture particellari. Sebbene questi difetti microscopici non influenzino la trasmissione nella banda degli infrarossi, presenteranno una certa dispersione nella regione della luce visibile.
Quando molti addetti agli acquisti entrano in contatto con il vetro al quarzo, scoprono che oltre alla serie JGS esistono anche etichette come ZS, KS e HS. Non si tratta di due diversi sistemi di materiali, ma piuttosto delle convenzioni di denominazione adottate dallo standard cinese del settore dei materiali da costruzione JC/T 185 durante diversi periodi storici. Comprendere questa storia evolutiva è utile quando si esaminano vecchi disegni o si entra in contatto con fornitori di epoche diverse, poiché consente l'identificazione accurata dei requisiti dei materiali.
La prima versione del 1981 dello standard classifica il vetro ottico al quarzo in base alla banda spettrale dell'applicazione in tre categorie: vetro ottico al quarzo lontano ultravioletto (JGS1), vetro ottico al quarzo ultravioletto (JGS2) e vetro ottico al quarzo infrarosso (JGS3). Questa versione ha avuto un profondo impatto. Sebbene lo standard sia stato abolito, i nomi della serie JGS sono ancora frequentemente presenti nei disegni, negli ordini e nelle comunicazioni tecniche del settore a causa della loro ampia diffusione e utilizzo a lungo termine. Molti ingegneri più anziani riconoscono solo le designazioni JGS1, JGS2 e JGS3 e non hanno familiarità con i successivi ZS, KS e HS.
La versione del 1996 dello standard ha ulteriormente perfezionato la classificazione, modificandola in: vetro al quarzo ottico nel lontano ultravioletto (ZS-1), vetro al quarzo ottico nell'ultravioletto (ZS-2), vetro al quarzo ottico nel visibile (KS) e vetro al quarzo ottico nell'infrarosso (HS). Durante questa fase, la regione della luce visibile è stata individuata come una categoria separata (KS), riflettendo i requisiti sempre più elevati di selettività di banda nei dispositivi ottici in quel momento. Con questo sistema, la serie ZS copre la regione dell'ultravioletto, KS corrisponde alla regione della luce visibile e HS corrisponde alla regione dell'infrarosso. Va notato che in questa versione c'erano due sottocategorie, ZS-1 e ZS-2, corrispondenti rispettivamente a JGS1 e JGS2 del sistema originale.
L'attuale versione 2013 dello standard ha riorganizzato le categorie in tre tipologie: vetro al quarzo ottico ultravioletto (ZS), vetro al quarzo ottico visibile (KS) e vetro al quarzo ottico a infrarossi (HS). Rispetto alla versione del 1996, la novità più significativa è l'eliminazione delle sottocategorie ZS-1 e ZS-2, che sono state unificate come ZS. Inoltre il codice JGS non compare più nel testo standard. Ciò ha portato a una situazione di doppia denominazione nel mercato attuale: per lo stesso materiale, potrebbe essere scritto come JGS1 sui vecchi disegni, corrispondente a ZS nello standard attuale, mentre i fornitori possono semplicemente riferirsi ad esso come vetro al quarzo di grado ultravioletto.
Dall'analisi precedente si può vedere che la serie JGS e la serie ZS/KS/HS sono essenzialmente nomi diversi per lo stesso materiale in diverse versioni standard. Nella selezione vera e propria, ciò che è più importante è determinare il modello di vetro al quarzo appropriato in base alla specifica banda di lunghezze d'onda di lavoro, piuttosto che rimanere bloccati sulla denominazione stessa.
Se la vostra apparecchiatura funziona nella gamma di lunghezze d'onda dell'ultravioletto, in particolare nella regione dell'ultravioletto profondo, si consiglia di dare la priorità al vetro al quarzo JGS1 o al vetro al quarzo ottico ultravioletto della serie ZS. Questi materiali hanno la trasmittanza più elevata nell'intervallo di lunghezze d'onda corte e il più rigoroso controllo delle impurità, rendendoli la scelta principale per applicazioni come la litografia ultravioletta, la sterilizzazione ultravioletta e la trasmissione laser ultravioletta.
Se il tuo sistema copre un ampio spettro, dalla luce ultravioletta alla luce visibile e hai determinati requisiti di costo, il vetro al quarzo JGS2 è un'opzione bilanciata ben collaudata sul mercato. La sua trasmittanza è leggermente inferiore a quella del JGS1, ma il prezzo è più favorevole, rendendolo adatto per apparecchiature di fascia alta come l'ispezione industriale e l'analisi della fluorescenza che sono sensibili ai costi.
Se la tua applicazione si concentra sulla banda dell'infrarosso, come l'imaging termico, la misurazione della temperatura a infrarossi o il percorso ottico del laser CO2, il vetro al quarzo JGS3 o il vetro al quarzo ottico a infrarossi della serie HS sono le scelte più adatte. Questi materiali hanno un contenuto di ossidrile estremamente basso e non presentano picchi di assorbimento evidenti nella gamma degli infrarossi, il che può garantire che il sistema raggiunga una trasmittanza stabile ed efficiente nell'intera banda degli infrarossi.
Per le applicazioni che coprono lo spettro della luce visibile, il vetro al quarzo ottico visibile della serie KS negli standard attuali è un prodotto specificamente ottimizzato per la gamma di lunghezze d'onda di 400-700 nanometri. Va notato che non esiste un modello equivalente diretto per KS nel sistema JGS, poiché la versione dello standard del 1981 non classificava separatamente la gamma della luce visibile. Se le vostre esigenze riguardano esclusivamente applicazioni a luce visibile, la serie KS rappresenta la scelta più precisa.
In sintesi, il principio fondamentale per la selezione del vetro ottico al quarzo è determinare il modello in base alla banda di lunghezza d'onda di lavoro, piuttosto che perseguire ciecamente qualità più elevate. Non esiste una superiorità o inferiorità assoluta tra JGS1, JGS2 e JGS3. Si tratta semplicemente di risultati ottimizzati per diversi scenari applicativi. Scegliere la banda di lunghezza d'onda corretta è essenziale per realizzare appieno il vero valore di ogni tipo di vetro al quarzo.
Domanda 1: Qual è la relazione tra JGS1, JGS2, JGS3 e ZS, KS, HS?
Risposta: Sono nomi diversi per lo stesso tipo di vetro ottico al quarzo in diverse versioni standard. JGS1 corrisponde a ZS (ultravioletto), JGS2 corrisponde anche a ZS e JGS3 corrisponde a HS (infrarossi). Nel sistema JGS, KS non ha un modello direttamente corrispondente.
Domanda 2: In quale banda di frequenza è più adatto l'uso di JGS1?
Risposta: JGS1 è più adatto per la gamma di lunghezze d'onda del lontano ultravioletto (185–2500 nm) e viene utilizzato in sistemi ottici di fascia alta come la litografia ultravioletta profonda e i laser ultravioletti.
Domanda 3: Quali sono i principali vantaggi di JGS2 rispetto a JGS1?
Risposta: Il vantaggio di JGS2 risiede nel suo elevato rapporto costo-efficacia, con un'eccellente trasmittanza nella gamma della luce da ultravioletta a visibile, che lo rende adatto per applicazioni industriali con budget limitati ma che richiedono determinati standard prestazionali.
Domanda 4: Perché JGS3 è adatto alla banda degli infrarossi ma non a quella della luce visibile?
Risposta: Il contenuto di idrossile di JGS3 è estremamente basso e non sono presenti picchi di assorbimento evidenti nella regione dell'infrarosso. Tuttavia, all’interno potrebbero esserci minuscole bolle e strutture particellari che diffondono la luce visibile. Pertanto è adatto principalmente per applicazioni a infrarossi.
Domanda 5: Qual è la differenza fondamentale tra JGS1 e JGS3 in termini di processo di produzione?
Risposta: JGS1 è prodotto mediante il processo di deposizione chimica, con elevata purezza ma abbondanti gruppi idrossilici; JGS3 è realizzato tramite elettrofusione sotto vuoto, con pochissimi gruppi idrossilici ma possibilmente contenente minuscole bolle.
Domanda 6: Quali sono i principi fondamentali per la scelta del vetro al quarzo?
Risposta: in base alla selezione delle bande di lavoro, per l'ultravioletto lontano, scegliere JGS1/ZS; per gli infrarossi scegliere JGS3/HS; per la pura luce visibile scegli KS. Non perseguire ciecamente voti più alti.
