Quando si parla di quarzo, le prime cose che vengono in mente sono solitamente i bicchieri da laboratorio o gli oggetti decorativi. Tuttavia, molti non sanno che questo materiale comune è una materia prima indispensabile per la produzione di trucioli delle dimensioni di un'unghia.
Il quarzo utilizzato nei semiconduttori non è un vetro normale: la trasmissione della luce del vetro di quarzo utilizzato nelle macchine per fotolitografia deve superare il 93%; i raccordi per tubi in quarzo utilizzati nei forni a diffusione possono resistere a temperature fino a 1200 ℃; i fogli e gli anelli di quarzo utilizzati per l'incisione devono avere un contenuto di impurità controllato entro due parti per milione.
Perché i requisiti prestazionali per gli stessi prodotti al quarzo sono così notevolmente diversi? Quali sono le rigide normative per le materie prime e i prodotti finiti di quarzo utilizzati nell'industria dei semiconduttori? Le materie prime di quarzo utilizzate per i semiconduttori possono essere trasformate in vari accessori specifici dell'industria come barre di quarzo, barchette di quarzo e crogioli di quarzo e devono soddisfare i seguenti molteplici e rigorosi indicatori:

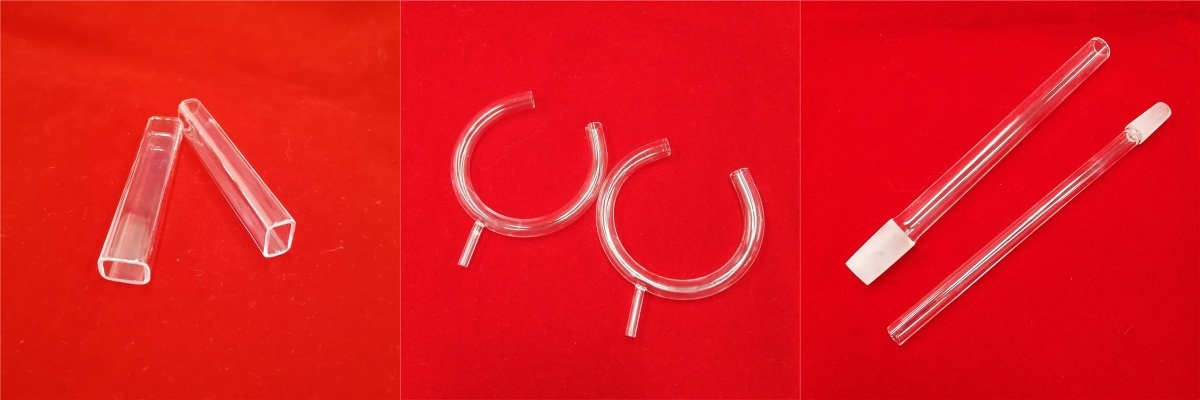

Processo ad alta temperatura (diffusione, ossidazione): le materie prime per la preparazione resistenti alle alte temperature di tubi di quarzo , barchette di quarzo e componenti di forni devono essere pretrattate per rimuovere i gruppi ossidrile per evitare l'influenza dei gruppi ossidrile sulla stabilità termica dei materiali.
Processo a bassa temperatura (incisione, fotolitografia): le lastre di quarzo e le lastre di vetro al quarzo utilizzate non hanno requisiti rigorosi per i gruppi idrossilici. Il controllo principale si concentra sulla resistenza alla corrosione, sull'elevata trasmissione della luce e sul contenuto di impurità estremamente basso.
Le differenze nei requisiti per le condizioni di alta e bassa temperatura sono significative e derivano dai diversi ambienti di processo:
Processo ad alta temperatura (diffusione, ossidazione, 800~1200℃): i gruppi idrossilici possono causare la contrazione della trasformazione di fase del quarzo e la formazione di microfessure e, nei casi più gravi, portare alla rottura del tubo del forno e alla distruzione del wafer. Pertanto, le materie prime di quarzo utilizzate per applicazioni ad alta temperatura devono essere deidrossilate a meno di 5 ppm per garantire dimensioni stabili e durata di vita sufficiente del tubo al quarzo e della barca al quarzo alle alte temperature.
Processo a bassa temperatura (incisione, fotolitografia, temperatura ambiente ~ 200 ℃): la temperatura non danneggia il corpo in quarzo; il forte corrosivo
l'ambiente di incisione richiede che gli anelli di quarzo e gli accessori della cavità siano resistenti alla corrosione; l'imaging ultravioletto della fotolitografia richiede un'elevata trasmissione della luce e pochi difetti interni della lastra di vetro al quarzo; le impurità in tracce tendono a contaminare la cavità, quindi questo scenario si concentra sul controllo della trasmissione della luce e degli indicatori di purezza.
Riepilogo: In condizioni di alta temperatura, i gruppi idrossilici sono rigorosamente controllati per adattarsi a prodotti resistenti al calore come tubi al quarzo e barchette al quarzo; in condizioni di bassa temperatura, l'accento è posto sulla trasmissione della luce per adattarsi a prodotti ottici come lastre di quarzo e lastre di vetro al quarzo; in condizioni corrosive, la purezza ultraelevata è il nucleo, adattandosi a vari strumenti al quarzo semiconduttori.

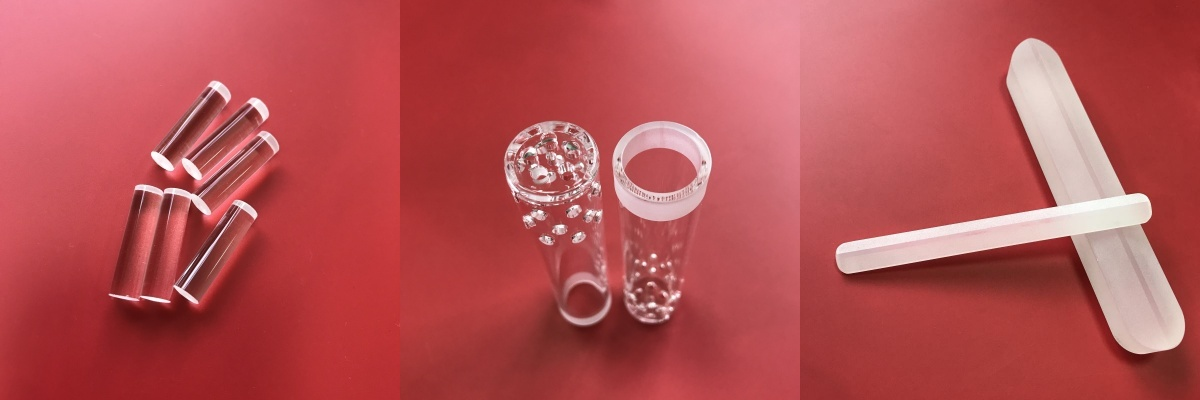

I materiali semiconduttori al quarzo richiedono una purezza chimica estremamente elevata e un controllo rigoroso su impurità come alluminio, ferro, calcio, magnesio e titanio. Questa è la base per la produzione in serie di bacchette di quarzo, crogioli di quarzo, tubi di vetro di quarzo e anelli di quarzo, tra gli altri prodotti: il contenuto totale di 13 impurità principali dovrebbe essere ≤ 2,0 μg/g, la quantità totale di metalli alcalini di litio, sodio e potassio dovrebbe essere ≤ 1,0 μg/g e ogni singola impurità dovrebbe essere ≤ 0,5 μg/g.
Il processo di produzione dei chip ha raggiunto il livello nanometrico e i rischi potenziali legati alla presenza di impurità metalliche in tracce sono estremamente elevati: l’alluminio e il ferro possono causare perdite dai chip, mentre la migrazione degli ioni di litio, sodio e potassio può sfondare lo strato isolante. L'elevata purezza è il requisito di ingresso per wafer di quarzo, crogioli di quarzo e tubi di quarzo per entrare nella linea di produzione di semiconduttori.
In sintesi, il quarzo semiconduttore aderisce al principio secondo cui minori sono le impurità, meglio è. La purezza è la soglia primaria per la linea di produzione di chip di supporto.
Questo materiale presenta un'elevata trasmittanza nell'intero spettro dall'ultravioletto all'infrarosso, rendendolo adatto alla produzione di lastre di vetro al quarzo di grado ottico e lastre di quarzo ultrapiatte. La trasmittanza della luce visibile supera il 93%, mentre la trasmittanza dell'ultravioletto può raggiungere oltre il 90%, garantendo una trasmissione precisa del percorso luminoso e un'immagine stabile nel processo di fotolitografia.
L'industria controlla rigorosamente la velocità di trasmittanza in base alle caratteristiche del processo fotolitografico: la fotolitografia si basa sulla luce ultravioletta che passa attraverso i componenti ottici al quarzo della maschera per proiettare con precisione i modelli del circuito sul wafer rivestito con adesivo della fotomaschera. Se il vetro al quarzo ha un basso tasso di trasmittanza, la luce verrà assorbita e diffusa, con conseguenti motivi sfocati e distorsioni dei bordi, e la larghezza della linea del circuito dopo l'incisione si discosterà dai requisiti di progettazione.
I processi avanzati di produzione dei chip hanno raggiunto diversi nanometri. Una differenza dell'1% nella velocità di trasmittanza può ridurre significativamente la precisione della fotolitografia e influire sul consumo energetico e sulle prestazioni di calcolo del chip. Il quarzo difficilmente assorbe la luce ultravioletta, mentre il vetro normale viene facilmente bloccato dalle impurità per la luce ultravioletta, quindi il quarzo di elevata purezza è il substrato principale per realizzare lastre di quarzo di alta precisione e componenti ottici nella fotolitografia ultravioletta profonda ed ultravioletta estrema. In sintesi, il tasso di trasmittanza nello scenario della fotolitografia determina direttamente il limite superiore della capacità produttiva.
Resistenza alla temperatura: il punto di rammollimento del materiale è di circa 1730 ℃. Può essere utilizzato continuamente a 120 ℃ per un lungo periodo e resiste a una temperatura a breve termine di 1450 ℃. È adatto per tubi al quarzo, barchette al quarzo e crogioli al quarzo utilizzati in forni ad alta temperatura. Il coefficiente di espansione termica estremamente basso fornisce un'eccellente resistenza agli shock termici e i prodotti non si crepano in caso di raffreddamento e riscaldamento improvvisi e le dimensioni rimangono stabili.
Stabilità chimica: oltre all'acido fluoridrico, è resistente alla maggior parte degli acidi forti come acido solforico, acido nitrico e acqua regia. Anche la sua resistenza alla corrosione ad alta temperatura è eccezionale. Viene utilizzato principalmente per anelli al quarzo anticorrosione, accessori per serbatoi di pulizia e strumenti al quarzo personalizzati.
La ragione della sua resistenza alle alte temperature risiede nel componente principale del quarzo, il biossido di silicio. La struttura del legame silicio-ossigeno è solida. In condizioni di temperatura elevata del semiconduttore di 1200 ℃, non è soggetto a deformazione ed è adatto per componenti strutturali come tubi di quarzo e crogioli di quarzo. Il suo coefficiente di dilatazione termica è solo un quindicesimo di quello del vetro normale, che può resistere a frequenti shock freddi e caldi e prevenire la rottura delle aste e delle barchette di quarzo. Allo stesso tempo, il quarzo non si deteriora in caso di forte corrosione acida e corrosione ad alta temperatura ed è adatto per la preparazione di tubi di forni a diffusione, per la pulizia dei rivestimenti di serbatoi e vari strumenti al quarzo personalizzati.
Questo materiale ha un'elevata resistività di volume e eccellenti prestazioni di isolamento. Può essere utilizzato per produrre anelli distanziatori isolanti in quarzo, barre di posizionamento in quarzo e lastre isolanti di quarzo base. Mantiene la stabilità elettrica alle alte temperature, prevenendo perdite e danneggiando le prestazioni e l'affidabilità dei dispositivi a semiconduttore.

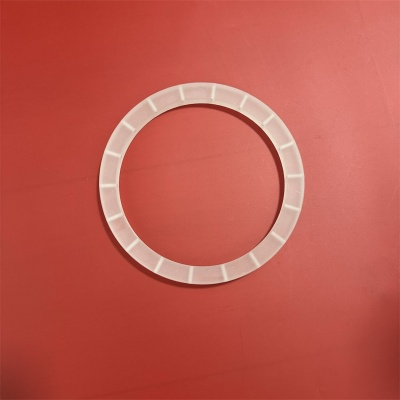

La distribuzione del campo elettrico nella cavità dell'attacco al plasma e dell'impianto ionico dipende fortemente dal materiale isolante; Un isolamento insufficiente può portare a deviazioni nella profondità di incisione e nella dose di impianto ionico e persino causare danni elettrostatici ai wafer e guasti al dispositivo, riducendo la resa dei componenti in quarzo.
Il quarzo stesso ha un'elevata resistività e un isolamento stabile alle alte temperature. Facendo affidamento su anelli di quarzo, lastre di quarzo e altri accessori, si forma un isolamento elettrico affidabile, riducendo gli effetti negativi dei gas di processo e dei fasci ionici sul wafer.
La superficie del materiale deve essere liscia, densa e priva di difetti. Dopo essere stati trasformati in componenti strutturali come tubi di quarzo, barchette di quarzo e crogioli di quarzo, la resistenza di questi prodotti deve essere adatta alle condizioni di lavoro. I diametri, gli spessori e la planarità delle lastre di quarzo, degli anelli di quarzo e dei supporti per wafer devono essere rigorosamente controllati per soddisfare gli standard della lavorazione di precisione dei semiconduttori.
Le linee di produzione automatizzate di semiconduttori si affidano a vari strumenti al quarzo per trasferire i wafer: i difetti superficiali tendono ad accumulare sporco e contaminare i wafer, causando guasti ai circuiti; le deviazioni delle dimensioni possono portare allo schiacciamento dei wafer da parte della mano meccanica e anche la planarità imprecisa del vetro al quarzo utilizzato nella fotolitografia può causare una messa a fuoco anomala. Pertanto, i prodotti finiti come lastre di quarzo, tubi di quarzo, bacchette di quarzo, anelli di quarzo, barchette di quarzo e crogioli di quarzo non devono presentare difetti superficiali e le tolleranze dimensionali devono essere controllate entro l'intervallo del micrometro.
Domanda 1: Qual è la trasmissione luminosa richiesta del vetro al quarzo utilizzato nelle macchine litografiche?
Risposta: La trasmissione della luce del vetro al quarzo per le macchine litografiche deve superare il 93%.
Domanda 2: Perché il contenuto di ossidrile deve essere rigorosamente controllato per il quarzo utilizzato nei processi di diffusione e ossidazione ad alta temperatura?
Risposta: I gruppi idrossilici causano ritiro e microfessurazioni durante la trasformazione della fase del quarzo, con conseguenti rotture del tubo del forno e danni ai wafer; quindi i gruppi idrossilici devono essere controllati al di sotto di 5 ppm.
Domanda 3: Quale impatto negativo porterà la trasmittanza insufficiente del vetro al quarzo litografia?
Risposta: La luce verrà assorbita e diffusa, causando motivi sfocati, distorsione dei bordi e deviazione della larghezza della linea del circuito inciso rispetto ai requisiti di progettazione, riducendo ulteriormente la precisione della litografia e influenzando le prestazioni del chip.
Domanda 4: Perché le prestazioni di isolamento elettrico sono importanti per i componenti semiconduttori al quarzo?
Risposta: Stabilizza il campo elettrico nelle camere di attacco e impiantazione ionica; uno scarso isolamento provoca una profondità di incisione irregolare, una dose di impianto imprecisa, danni elettrostatici ai wafer e guasti al dispositivo, riducendo la resa del prodotto.
Domanda 5: Perché i prodotti finiti al quarzo semiconduttore richiedono una rigorosa precisione dimensionale e superfici impeccabili?
Risposta: I difetti superficiali accumulano facilmente contaminanti e contaminano i wafer provocando guasti ai circuiti; la deviazione dimensionale può portare allo schiacciamento dei wafer da parte del manipolatore e la scarsa planarità del quarzo litografia causerà anomalie di messa a fuoco.
