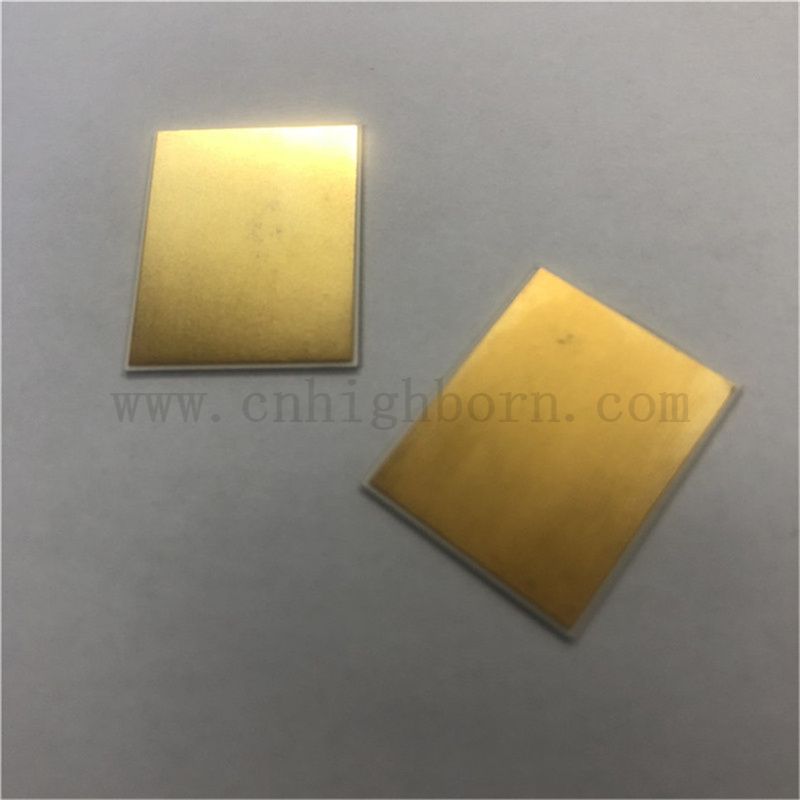

Quali materiali ceramici funzionano per i substrati di rame incollati direttamente?

L'elettronica ad alta potenza e i semiconduttori ad ampio gap di banda richiedono soluzioni di packaging in grado di gestire carichi termici estremi e correnti elevate senza guasti meccanici. Specificare la base ceramica sbagliata per un'applicazione di rame incollato direttamente porta a un affaticamento termico prematuro, alla delaminazione del substrato o a spese eccessive inutili per materiali sovraingegnerizzati. La valutazione delle esatte proprietà termiche, meccaniche e chimiche delle ceramiche disponibili, principalmente ossido di alluminio e nitruro di alluminio, è fondamentale per i team di ingegneri per bilanciare i requisiti prestazionali con la fattibilità della produzione. Dobbiamo esaminare come si comportano questi materiali sotto stress sul banco di prova e sul campo. È necessario abbinare il substrato alla potenza termica specifica del die del semiconduttore. Se si esegue questa operazione correttamente si evitano guasti catastrofici del modulo durante cicli di accensione e spegnimento aggressivi. I requisiti di base per i moduli di potenza richiedono elevata rigidità dielettrica, elevata conduttività termica e robusta capacità di trasporto di corrente.

  • Dicotomia dei materiali: l'ossido di alluminio (Al₂O₃) rimane lo standard conveniente per l'elettronica di potenza generale, mentre il nitruro di alluminio (AlN) è obbligatorio per le applicazioni ad alta densità di potenza che richiedono una dissipazione del calore superiore.

  • Realtà produttive: le ceramiche non-ossidi come l'AlN richiedono una precisa fase di preossidazione per formare il legame eutettico con il rame, aggiungendo complessità al processo DBC.

  • Equilibrio termo-meccanico: la selezione del substrato deve dare priorità alla corrispondenza del coefficiente di espansione termica (CTE) con il die del semiconduttore per prevenire l'affaticamento del giunto di saldatura durante il ciclo termico.

Il ruolo del substrato ceramico metallizzato nell'elettronica di potenza

Definire i requisiti di base per i moduli di potenza implica considerare un’elevata rigidità dielettrica e un’elevata conduttività termica. È inoltre necessaria una solida capacità di trasporto di corrente. Un affidabile substrato ceramico metallizzato fornisce la base per questi parametri prestazionali. Funge da interfaccia critica tra il die del semiconduttore che genera calore e il sistema di raffreddamento. Quando si monta un MOSFET al carburo di silicio, la densità del flusso di calore è enorme. Il substrato deve allontanare immediatamente il calore mantenendo un rigoroso isolamento elettrico fino a diversi kilovolt.

Il processo di saldatura diretta del rame lega il rame di elevata purezza direttamente a una base ceramica. Solitamente utilizziamo rame ad alta conduttività privo di ossigeno (OFHC). Questo utilizza un processo di fusione eutettica rame-ossigeno ad alta temperatura a circa 1065°C. L'atmosfera del forno è strettamente controllata con tracce di ossigeno. Questo metodo elimina la necessità di strati adesivi intermedi. Gli adesivi tipicamente impediscono il trasferimento di calore e si degradano a temperature estreme. Il legame risultante è sia meccanicamente robusto che termicamente efficiente. Il liquido eutettico bagna la superficie ceramica e, raffreddandosi, forma un legame chimico e meccanico permanente.

La lavorazione pre-incollaggio e il controllo qualità determinano il successo del modulo finale. Le basi in ceramica grezza vengono sottoposte a taglio laser preciso, incisione e pulizia rigorosa. Non possiamo tollerare residui organici o contaminazione da particelle sulla superficie ceramica. Sono necessarie ispezioni critiche di ruvidità e planarità della superficie. Cerchiamo un valore Ra specifico per garantire che il rame possa aderire alla ceramica. Questi controlli garantiscono una bagnatura eutettica uniforme ed evitano microvuoti interfacciali durante l'incollaggio. Un vuoto sull'interfaccia funge da isolante termico, creando un punto caldo che alla fine distruggerà il die del semiconduttore.

Una ceramica di rame incollata direttamente supera costantemente le prestazioni dei tradizionali circuiti stampati e dei substrati metallici isolati. Gestisce facilmente ambienti ad alta tensione e ad alta temperatura. Le schede FR4 semplicemente bruciano sotto questi carichi. I substrati metallici isolati soffrono dell'elevata resistenza termica dei loro strati polimerici dielettrici. Gli spessi strati di rame di un DBC trasportano correnti massicce, mentre la ceramica fornisce un isolamento elettrico essenziale senza sacrificare la conduttività termica. Ciò lo rende l'unica scelta praticabile per gli inverter di trazione, gli inverter solari collegati alla rete e gli azionamenti di motori industriali pesanti.

Dobbiamo anche considerare il layout e il processo di incisione. Dopo che il rame è stato legato, applichiamo un fotoresist, esponiamo il modello del circuito e incideremo via il rame indesiderato. La chimica dell'incisione deve essere sufficientemente aggressiva da rimuovere il rame spesso, ma sufficientemente controllata da impedire un grave taglio delle tracce. Il sottosquadro riduce l'area della sezione trasversale della traccia, aumentando la resistenza elettrica e generando calore indesiderato. Monitoriamo attentamente il fattore di incisione sulla linea di produzione per mantenere l'integrità delle tracce.

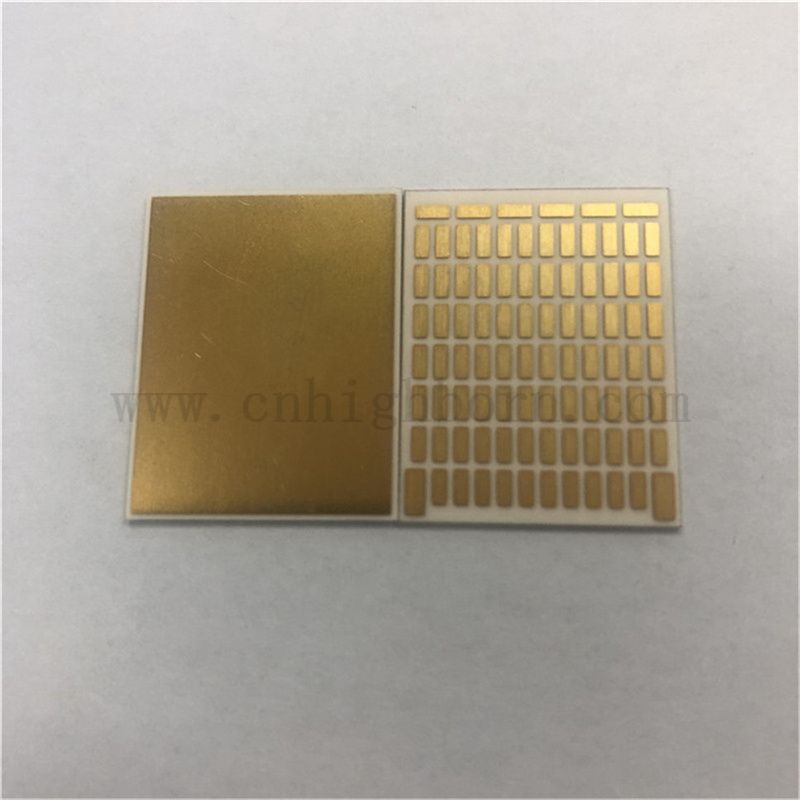

Processo di produzione e ispezione del substrato ceramico

Materiali ceramici primari per substrati di rame incollati direttamente

Ossido di alluminio (Al₂O₃): lo standard del settore

L'ossido di alluminio offre una conduttività termica da 24 a 30 W/mK. Fornisce eccellente stabilità meccanica ed elevata rigidità dielettrica. Solitamente utilizziamo Al₂O₃ con purezza del 96% per applicazioni DBC standard. Il restante 4% è costituito da coadiuvanti di sinterizzazione come silice e magnesia, che aiutano a densificare la ceramica durante la cottura. Questo materiale si lega naturalmente al rame durante il processo DBC a causa del suo stato di ossido esistente. Non richiede alcuna pre-alterazione chimica. Basta pulirlo e farlo passare attraverso il forno di incollaggio.

Troverai Al₂O₃ negli azionamenti di motori industriali standard, nell'elettronica di consumo e nei moduli IGBT di potenza medio-bassa. È altamente affidabile per le applicazioni in cui il flusso termico è gestibile. La resistenza meccanica è sufficiente per i profili di vibrazione standard presenti negli ambienti industriali. Quando si progetta con Al₂O₃, solitamente limitiamo lo spessore del rame a 0,3 mm per evitare che il CTE più elevato del rame rompa la ceramica durante il ciclo termico. È un materiale collaudato e stabile che costituisce la spina dorsale del settore dell'elettronica di potenza.

Nitruro di alluminio (AlN): gestione termica ad alte prestazioni

Il nitruro di alluminio offre un'eccezionale conduttività termica, compresa tra 170 e 230 W/mK. Il suo CTE è molto simile ai chip di silicio e carburo di silicio. Questa stretta corrispondenza del CTE riduce drasticamente lo stress di taglio sul giunto di saldatura tra la matrice e il substrato durante il ciclo di accensione. Essendo una ceramica non ossido, l'AlN deve subire un processo di preossidazione controllata. Cuociamo i substrati AlN nudi in un'atmosfera ossidante ad alte temperature. Ciò crea uno strato superficiale microsottile critico di Al₂O₃ prima che il rame possa legarsi con successo.

Se lo strato di ossidazione è troppo sottile, il rame non si legherà. Se è troppo spesso, la resistenza termica aumenta, vanificando lo scopo dell'utilizzo dell'AlN. Un substrato del circuito AlN DBC è ideale per inverter di trazione per veicoli elettrici, moduli RF ad alta potenza e sistemi di alimentazione aerospaziali. Queste applicazioni richiedono la massima estrazione del calore con il minimo ingombro possibile. Il materiale è fragile, quindi la movimentazione durante l'assemblaggio richiede attrezzature specializzate per evitare scheggiature dei bordi.

Ceramica alternativa: allumina rinforzata con zirconio (ZTA) e nitruro di silicio (Si₃N₄)

L'allumina rinforzata con zirconio offre una maggiore resistenza alla frattura rispetto all'Al₂O₃ standard. Aggiungiamo particelle di ossido di zirconio alla matrice di allumina. Quando una fessura tenta di propagarsi attraverso il materiale, le particelle di zirconio subiscono una trasformazione di fase che espande il loro volume, chiudendo di fatto la fessura. Si rivela estremamente utile per gli ambienti soggetti a vibrazioni meccaniche estreme, come le apparecchiature di perforazione a fondo pozzo o i veicoli fuoristrada pesanti.

Il nitruro di silicio fornisce la massima resistenza meccanica e affidabilità dei cicli termici. Ha una tenacità alla frattura molto elevata e una conduttività termica moderata intorno a 90 W/mK. Tuttavia, i produttori in genere associano il Si₃N₄ alla brasatura attiva dei metalli anziché al DBC standard a causa dei complessi requisiti di legame. Il processo AMB utilizza una pasta per brasatura contenente metalli attivi come il titanio per reagire chimicamente con il nitruro di silicio. Ciò crea un legame incredibilmente forte in grado di resistere a migliaia di forti shock termici senza delaminarsi.

Dimensioni di valutazione tecnica per substrati ceramici metallizzati

Valutare il compromesso tra dissipazione del calore e resistenza meccanica è un compito ingegneristico primario. L'AlN favorisce un rapido trasferimento di calore, mentre ZTA e Si₃N₄ eccellono nella tenacità alla frattura. È necessario calcolare la resistenza termica dell'intero stack di substrati per garantire la stabilità operativa. Utilizziamo l'analisi degli elementi finiti per modellare il flusso di calore dalla giunzione del semiconduttore, attraverso la saldatura, nella traccia di rame, attraverso la ceramica e fino alla piastra di base.

Conduttività termica del materiale (W/mK) CTE (ppm/K) Resistenza alla flessione (MPa) Applicazione principale
Al₂O₃ (96%) 24 - 30 6.8 - 8.2 300 - 400 IGBT standard, moduli di potenza generali
AlN 170 - 230 4.5 - 4.7 300 - 450 Invertitori EV SiC/GaN ad alta densità
Zta 24 - 28 6.8 - 7.5 400 - 600 Moduli industriali ad alte vibrazioni
Si₃N₄ 80 - 90 2.5 - 3.2 600 - 800 Estrema affidabilità automobilistica (AMB)

Le configurazioni DBC utilizzano normalmente due strati di rame. Questo rivestimento simmetrico superiore e inferiore bilancia lo stress da trazione durante il raffreddamento. Le regole di simmetria del layout prevengono la deformazione del substrato, comunemente nota come effetto striscia bimetallica. Se si dispone di un grande cuscinetto di rame solido sul fondo e di sottili tracce fortemente incise sulla parte superiore, il substrato si piegherà come una patatina fritta quando si raffredda dalla temperatura di incollaggio di 1065°C. Mantenere questo equilibrio è fondamentale per un assemblaggio affidabile dei moduli. Spesso aggiungiamo dei falsi cuscinetti in rame sul lato superiore esclusivamente per bilanciare lo stress meccanico.

Il CTE della ceramica interagisce direttamente con gli strati di rame e il die del semiconduttore. La gestione delle sollecitazioni di disadattamento sull'interfaccia del giunto previene guasti prematuri. Gli spessori standard del rame vanno da 0,127 mm a 0,3 mm. Le regole di progettazione impongono la spaziatura delle tracce, gli spazi di isolamento e il ritiro dei bordi per prevenire archi e concentrazioni di stress meccanico. Tiriamo indietro il rame dal bordo della ceramica di almeno 0,5 mm. Ciò impedisce la formazione di archi elettrici lungo il bordo e impedisce l'avvio di microfessure sul confine ceramico dove lo stress è massimo.

La capacità di corrente è direttamente legata allo spessore del rame e alla larghezza della traccia. Calcoliamo l'area della sezione trasversale richiesta in base alla corrente continua massima e all'aumento di temperatura consentito. Per un modulo da 200 A, potresti aver bisogno di rame spesso 0,3 mm con piste molto larghe. È inoltre necessario progettare per correnti di picco, che possono essere dieci volte la potenza continua per pochi millisecondi. La massa termica del rame spesso aiuta ad assorbire questi picchi transitori di energia prima che possano surriscaldare la ceramica.

Rischi di implementazione e strategie di mitigazione

Rischio: delaminazione del substrato e fatica termica

L'espansione termica non corrispondente tra spessi strati di rame e la base in ceramica provoca stress durante i cicli di alimentazione aggressivi. Il rame vuole espandersi molto più velocemente della ceramica. Ciò porta alla delaminazione dei bordi delle tracce di rame. Riduci questo problema implementando disegni in rame con fossette o gradini dei bordi in rame. Un bordo a gradini riduce la concentrazione dello stress sull'interfaccia. Il passaggio all'AMB rappresenta una soluzione per requisiti di affidabilità estremi, poiché il giunto brasato è molto più duttile del legame eutettico.

Lo testiamo utilizzando camere a shock termico severo. Cicliamo i substrati da -40°C a +150°C per migliaia di cicli. Li ispezioniamo quindi utilizzando la microscopia acustica a scansione. SAM utilizza onde sonore ad alta frequenza per rilevare microscopici spazi d'aria tra il rame e la ceramica. Se vediamo la delaminazione a partire dagli angoli delle tracce, sappiamo che il progetto necessita di modifiche. A volte il semplice arrotondamento degli angoli dei pad in rame nel layout può aumentare significativamente la durata del ciclo.

Rischio: la variabile di ossidazione dell'AlN

Strati di ossidazione incoerenti su AlN portano a legami eutettici deboli e punti caldi localizzati. Se l'atmosfera del forno fluttua durante la cottura di preossidazione, lo strato di ossido sarà irregolare. Ciò compromette l'integrità del modulo. Specificare rigorosi parametri di controllo qualità per la resistenza alla pelatura. Saldiamo un filo su una piastra di rame e lo tiriamo con un angolo di 90 gradi finché non si rompe. Misuriamo la forza richiesta in Newton per millimetro. Utilizzare la scansione ad ultrasuoni per rilevare vuoti microscopici prima dell'assemblaggio.

Eseguiamo anche analisi trasversali utilizzando un microscopio elettronico a scansione. Tagliamo il substrato, lucidiamo il bordo e osserviamo la linea di incollaggio ad alto ingrandimento. Vogliamo vedere una transizione continua e uniforme dal rame all’ossido di rame, all’ossido di alluminio al nitruro di alluminio. Eventuali lacune o fasi intermetalliche fragili indicano un fallimento del processo. Il controllo del profilo del forno di ossidazione è il segreto più gelosamente custodito dei produttori di substrati AlN di alto livello.

Rischio: catena di fornitura e ridimensionamento dei costi

La polvere di AlN e i processi di produzione sono significativamente più costosi e hanno tempi di consegna più lunghi rispetto all'Al₂O₃. La polvere grezza richiede elevata purezza e manipolazione specializzata per prevenire l'assorbimento di umidità. Utilizza Al₂O₃ per la prototipazione e le varianti a basso consumo. Riservare AlN esclusivamente per applicazioni ad alta densità di potenza in cui i budget termici ne dettano la necessità. Non specificare AlN solo per un margine di sicurezza se i calcoli termici mostrano che Al₂O₃ manterrà la temperatura di giunzione entro i limiti.

Lavora a stretto contatto con il tuo team di procurement per prevedere con precisione la domanda di AlN. I tempi di consegna per i substrati AlN di alta qualità possono allungarsi fino a diversi mesi durante le carenze del settore. Qualificare più fornitori nelle prime fasi della fase di progettazione. Assicurarsi che entrambi i fornitori possano soddisfare le vostre specifiche specifiche di resistenza alla pelatura e svuotamento. Una strategia a doppia fonte protegge la tua linea di produzione da interruzioni impreviste nella catena di approvvigionamento delle materie prime.

La lista di controllo per la selezione dei fornitori DBC

La scelta del giusto partner di produzione garantisce affidabilità a lungo termine. Hai bisogno di un fornitore che conosca la metallurgia e la ceramica. Utilizza questa lista di controllo per valutare i potenziali fornitori prima di firmare un contratto di produzione:

  1. Richiedi report di tracciabilità sulla purezza della polvere ceramica, verificando in particolare il 96% rispetto al 99,6% di Al₂O₃.

  2. Verificare la documentazione del contenuto di ossigeno nel rame per garantire un legame eutettico ottimale.

  3. Verificare gli standard di resistenza alla pelatura e i requisiti minimi di N/mm. Cerchiamo almeno 50 N/cm.

  4. Esaminare i limiti dei cicli di shock termico e le caratteristiche delle scariche parziali.

  5. Valuta la competenza dei fornitori nell'incisione fine e nelle finiture superficiali come Ni/Au, Ag o OSP.

  6. Confermare l'uso di controlli non distruttivi a ultrasuoni per l'ispezione del vuoto su ogni lotto di produzione.

  7. Controlla i controlli del processo di preossidazione se acquisti substrati AlN.

  8. Esaminare le loro capacità di tolleranza dimensionale per il taglio laser e la perforazione di fori.

Conclusione

La scelta del materiale ceramico determina il tetto termico e la durata meccanica del modulo di potenza. Al₂O₃ rimane la scelta pragmatica per le applicazioni standard. L'AlN non è negoziabile per l'imballaggio di semiconduttori ad alta densità e con ampio gap di banda. Basa la tua decisione su un calcolo rigoroso della resistenza termica richiesta, dei profili di cicli termici previsti e dell'ingombro del modulo target. Non indovinare; eseguire le simulazioni termiche e validarle con test fisici.

  • Coinvolgere i produttori di substrati fin dalle prime fasi di progettazione per richiedere schede tecniche dettagliate dei materiali.

  • Rivedere i rapporti di spessore rame-ceramica per garantire la stabilità meccanica durante il ciclo termico.

  • Procurarsi campioni fisici per test rigorosi di impedenza termica e resistenza alla pelatura.

  • Mappare i carichi di corrente previsti per determinare l'esatto spessore del rame richiesto.

  • Esegui ispezioni SAM su tutti i prototipi prima di impegnarti in un layout finale.

Domande frequenti

D: Qual è la differenza tra un substrato ceramico metallizzato DBC e AMB?

R: DBC si basa su una fusione eutettica ad alta temperatura tra rame e ossigeno per legarsi direttamente alla ceramica. AMB utilizza una lega di brasatura metallica attiva, generalmente contenente titanio, per legare chimicamente il rame. AMB fornisce una maggiore affidabilità per i cicli termici, in particolare con il nitruro di silicio.

D: Perché il nitruro di alluminio (AlN) deve essere ossidato prima del processo DBC?

R: AlN è una ceramica non-ossido. Il processo DBC richiede ossigeno per formare il liquido eutettico che lega il rame al substrato. La preossidazione dell'AlN crea un sottile strato di ossido di alluminio sulla superficie, consentendo al rame di bagnarsi e legarsi con successo.

D: Qual è lo spessore massimo del rame ottenibile su una ceramica di rame incollata direttamente?

R: Gli spessori standard del rame DBC vanno da 0,127 mm a 0,3 mm. Sebbene sia possibile avere rame più spesso fino a 0,5 mm, esso aumenta significativamente lo stress termo-meccanico sulla ceramica durante i cicli di temperatura, aumentando il rischio di frattura o delaminazione del substrato.

D: Perché i substrati DBC richiedono rame su entrambi i lati (rivestimento simmetrico)?

R: Il rivestimento simmetrico bilancia le forti sollecitazioni termomeccaniche generate durante l'incollaggio ad alta temperatura e le successive fasi di raffreddamento. Senza rame su entrambi i lati, i diversi tassi di espansione tra rame e ceramica causerebbero la deformazione o la frantumazione del substrato.

D: Come si sceglie tra Al₂O₃ e AlN per un'applicazione di elettronica di potenza?

R: Scegli Al₂O₃ per applicazioni industriali standard in cui il costo è una priorità e i carichi termici sono gestibili. Selezionare AlN per progetti ad alta densità di potenza, come gli inverter EV, dove sono strettamente richiesti una dissipazione del calore superiore e una stretta corrispondenza del CTE con i chip in carburo di silicio.

D: Cosa causa la delaminazione in un substrato del circuito AlN DBC?

R: La delaminazione generalmente deriva da un grave ciclo termico. La discrepanza nel coefficiente di dilatazione termica tra lo spesso strato di rame e la ceramica AlN crea uno stress di taglio sull'interfaccia, causando infine la fatica e la separazione del legame eutettico.
