L’elettronica ad alta densità di potenza, l’optoelettronica avanzata e la produzione di semiconduttori devono affrontare un limite fisico critico. Devono dissipare il calore estremo mantenendo un rigoroso isolamento elettrico. I substrati tradizionali come l'allumina non riescono a soddisfare i requisiti di conduttività termica dei componenti di prossima generazione. Questa limitazione crea gravi colli di bottiglia termici, riduce la durata dei componenti e, in definitiva, provoca guasti al sistema. Al contrario, alternative ad alte prestazioni come l’ossido di berillio introducono gravi rischi di tossicità, innescando complessi ostacoli alla conformità normativa e aumentando i requisiti di gestione.
La ceramica al nitruro di alluminio è emersa come standard di base per risolvere questo esatto conflitto ingegneristico. Colma il divario tra dissipazione termica e isolamento elettrico. Questa guida valuta le proprietà dei materiali, i compromessi comparativi e le realtà di implementazione della specifica di questo materiale per applicazioni di gestione termica ad alto rischio. Imparerai come abbinare le capacità del substrato direttamente ai tuoi requisiti tecnici.
Eccezionale equilibrio termico-elettrico: l'AlN offre una conduttività termica di 170–230 W/m·K (da quasi 5 a 7 volte quella dell'allumina) pur mantenendo un'elevata rigidità dielettrica e isolamento elettrico.
Compatibilità del silicio: il suo coefficiente di espansione termica (CTE) corrisponde strettamente a quello del silicio (Si) e dell'arseniuro di gallio (GaAs), prevenendo stress meccanici e delaminazione nei gruppi di semiconduttori sottoposti a cicli termici.
Conformità normativa: AlN fornisce un'alternativa non tossica e conforme alla direttiva RoHS all'ossido di berillio senza sacrificare le prestazioni termiche di fascia alta.
Specificità dell'applicazione: sebbene altamente efficace per dissipatori di calore, substrati e applicazioni con crogioli AlN ad alta conduttività termica, il suo costo più elevato, la sensibilità all'umidità e la complessità della lavorazione richiedono una qualificazione precisa rispetto ai requisiti del progetto.
L’elettronica moderna continua a spostarsi verso la miniaturizzazione estrema. I dispositivi ora producono una potenza significativamente più elevata con un ingombro molto ridotto. I moduli transistor bipolari a gate isolato (IGBT), i LED ad alta luminosità e i moduli RF 5G generano enormi carichi termici. Il calore si accumula rapidamente nella giunzione del semiconduttore. Se non si riesce a estrarre questo calore in modo efficiente, la temperatura di giunzione supera i limiti operativi sicuri. Ciò porta direttamente alla fuga termica e al guasto immediato del dispositivo. Gli ingegneri devono progettare percorsi termici che trasferiscano il calore dallo stampo all'ambiente circostante con una resistenza minima.
I dissipatori di calore metallici standard in rame o alluminio offrono un'eccellente conduttività termica. Tuttavia, sono altamente conduttivi elettricamente. Molte applicazioni ad alta potenza richiedono un rigoroso isolamento elettrico tra il die del semiconduttore e l'infrastruttura di raffreddamento. Non è possibile montare un componente ad alta tensione direttamente su un blocco di rame senza provocare un cortocircuito. L'inserimento di materiali di interfaccia termica a base polimerica fornisce isolamento ma crea un'enorme barriera termica. Proprio questo problema richiede l’uso di substrati ceramici avanzati che agiscono sia come conduttori di calore che come isolanti elettrici.
La stabilità termomeccanica rappresenta un altro importante ostacolo ingegneristico. I semiconduttori si riscaldano e si raffreddano rapidamente durante il funzionamento. I substrati e le matrici dei semiconduttori si espandono a velocità diverse quando esposti a questi cambiamenti di temperatura. Questa discrepanza nel coefficiente di dilatazione termica (CTE) induce un grave stress meccanico. Nel tempo, i cicli termici causano affaticamento del giunto di saldatura. Porta a microfessurazioni, delaminazioni e guasti prematuri del dispositivo. È necessario selezionare materiali che si espandono a velocità simili per prevenire questo degrado meccanico.
La valutazione di un substrato termico richiede una rigorosa aderenza a parametri di successo specifici. È necessario misurare i seguenti parametri per determinare se un materiale è adatto alla propria applicazione:
Conduttività termica (W/m·K) per determinare l'efficienza del trasferimento di calore grezzo.
Rigidità dielettrica (kV/mm) per stabilire la capacità di isolamento elettrico e prevenire la formazione di archi.
Coefficiente di dilatazione termica (ppm/°C) per verificare la compatibilità meccanica con matrici in silicio.
Costante dielettrica (Dk) per garantire l'integrità del segnale nelle applicazioni RF ad alta frequenza.
Il nitruro di alluminio commerciale offre tipicamente un intervallo di conduttività termica compreso tra 170 W/m·K e 230 W/m·K. Questa prestazione si basa interamente sul meccanismo di diffusione dei fononi. Nei solidi non metallici, il calore non viaggia attraverso gli elettroni liberi. Viaggia invece attraverso i fononi, che sono modi di vibrazione quantizzati nel reticolo cristallino. Qualsiasi difetto in questo reticolo disperde i fononi e degrada il trasferimento termico. Pertanto, la purezza assoluta della ceramica determina direttamente le sue prestazioni termiche.
Le impurità di ossigeno rappresentano la minaccia maggiore per la conduttività termica. Gli atomi di ossigeno sostituiscono l’azoto nel reticolo cristallino, creando posti vacanti che disperdono i fononi in modo aggressivo. I produttori utilizzano ausili di sinterizzazione specifici per risolvere questo problema. L'ittrio (Y2O3) viene comunemente aggiunto durante il processo di produzione. L'ittrio agisce come un getter, reagendo con le impurità dell'ossigeno per formare fasi di alluminato di ittrio. Queste fasi migrano verso i bordi del grano durante la sinterizzazione ad alta temperatura, lasciando il reticolo cristallino primario altamente purificato e strutturalmente sano.
Questo processo di purificazione si traduce in un'eccezionale efficienza di trasferimento termico. Rispetto ai circuiti stampati FR4 standard, il nitruro di alluminio offre una migliore dissipazione del calore di quasi due ordini di grandezza. Inoltre, supera di gran lunga le prestazioni dell'ossido ceramico standard, rendendolo la scelta migliore per l'elettronica di potenza densa in cui ogni grado di riduzione della temperatura estende la durata operativa del semiconduttore.
La conduttività termica ha poco significato nell'elettronica di potenza senza un corrispondente isolamento elettrico. Il nitruro di alluminio eccelle qui, offrendo una resistività di volume maggiore di 10^14 Ω·cm. La sua rigidità dielettrica varia tipicamente da 15 a 20 kV/mm. Questo robusto isolamento consente agli ingegneri di montare componenti ad alta tensione direttamente sul substrato senza rischiare guasti elettrici o eventi di scarica parziale.
Il montaggio diretto elimina la necessità di strati isolanti secondari. Le pellicole polimeriche o i cuscinetti termici impediscono intrinsecamente il trasferimento di calore. Rimuovendoli si riduce drasticamente la resistenza termica complessiva dell'assieme. Il calore si sposta direttamente dallo stampo, attraverso la ceramica, e nel meccanismo di raffreddamento. Questo percorso diretto è fondamentale per gestire i picchi termici transitori comuni negli azionamenti dei motori e negli inverter di potenza.
Il materiale dimostra inoltre un'eccezionale stabilità nelle applicazioni RF e a microonde. Presenta una costante dielettrica di circa 8,8 a 1 MHz. Combinato con una perdita tangente dielettrica molto bassa, previene la degradazione del segnale alle alte frequenze. Ciò rende il substrato altamente stabile per telecomunicazioni avanzate, sistemi radar e componenti dell’infrastruttura 5G in cui l’integrità del segnale è altrettanto critica quanto la gestione termica.
L'affidabilità meccanica dipende fortemente dall'adattamento CTE. Il nitruro di alluminio presenta un CTE di circa 4,5 ppm/°C a temperatura ambiente. Questo valore si allinea notevolmente bene con i materiali semiconduttori standard. Il silicio mostra un CTE compreso tra 2,6 e 3,2 ppm/°C, mentre l'arseniuro di gallio ha una corrispondenza simile. Il rame, al confronto, si espande a circa 17 ppm/°C, creando una notevole tensione se legato direttamente al silicio.
Questo stretto allineamento produce un risultato operativo specifico. Quando il gruppo semiconduttore viene sottoposto a rapidi cicli termici, il die e il substrato si espandono e si contraggono quasi alla stessa velocità. Ciò riduce al minimo lo stress di taglio applicato ai giunti di saldatura e agli strati di incollaggio. Senza questo abbinamento, la continua espansione e contrazione taglierebbero rapidamente la saldatura, creando vuoti che bloccano il trasferimento di calore e causano un’immediata fuga termica.
La riduzione dello stress termomeccanico aumenta direttamente l’affidabilità del dispositivo. Le applicazioni che operano in ambienti difficili richiedono questa stabilità. I componenti aerospaziali, l'elettronica militare e gli inverter per veicoli elettrici si affidano a questa precisa corrispondenza del CTE per sopravvivere a migliaia di cicli di temperature estreme senza guasti meccanici. Garantisce che l'integrità fisica del pacchetto corrisponda alle sue prestazioni elettriche.
Nonostante le sue robuste proprietà fisiche, il nitruro di alluminio possiede una specifica vulnerabilità chimica. È suscettibile all'idrolisi. Se esposto ad ambienti ad alta umidità o acqua liquida, il materiale reagisce con l'umidità. Questa reazione forma idrossido di alluminio e rilascia gas di ammoniaca. Nel tempo, l’idrolisi degrada l’integrità strutturale e le prestazioni termiche del substrato, trasformando la superficie in uno strato gessoso e non conduttivo.
Gli ingegneri devono implementare rigorose strategie di mitigazione per prevenire questo degrado. Non è possibile distribuire il nitruro di alluminio grezzo in ambienti senza vuoto o ad alta umidità senza protezione. I produttori applicano strati di passivazione specifici o rivestimenti di vetro per sigillare la superficie ceramica. Questi rivestimenti bloccano l'ingresso di umidità mantenendo le proprietà termiche sottostanti del substrato.
Nelle applicazioni più impegnative, la tenuta ermetica fornisce la massima protezione. Racchiudendo il substrato in una confezione sigillata e priva di umidità, si elimina completamente il rischio di idrolisi. Comprendere questa limitazione ambientale garantisce affidabilità a lungo termine nelle implementazioni sul campo, prevenendo guasti imprevisti in condizioni operative umide.
Tabella comparativa dei materiali
| Conduttività termica | del materiale (W/m·K) | CTE (ppm/°C) | Rigidità dielettrica (kV/mm) | Vantaggio principale |
|---|---|---|---|---|
| Nitruro di alluminio (AlN) | 170 - 230 | ~4.5 | 15 - 20 | Elevato trasferimento termico con adattamento CTE |
| Allumina (Al2O3) | 25 - 30 | ~7.2 | 15 | Basso costo, facile metallizzazione |
| Ossido di berillio (BeO) | ~250 | ~8.0 | >20 | Massima conduttività termica (Legacy) |
| Nitruro di silicio (Si3N4) | 60 - 90 | ~3.2 | 15 | Estrema resistenza meccanica |
L'allumina rimane il substrato ceramico più comune nell'industria elettronica. Tuttavia, le sue prestazioni termiche sono limitate. L'allumina fornisce una conduttività termica di circa 25-30 W/m·K. Al contrario, una ceramica di gestione termica AlN fornisce oltre 170 W/m·K, allontanando il calore in modo esponenzialmente più veloce dalle giunzioni critiche. Questa enorme differenza impone i limiti di densità dei componenti.
L'allumina offre distinti vantaggi pratici. È molto più economico da produrre. È più facile da metallizzare utilizzando processi industriali standard perché è un ossido ceramico. Inoltre, è completamente immune alla degradazione dell'umidità e non richiede strati di passivazione specializzati o sigillatura ermetica per la protezione dell'ambiente.
Qui è necessario applicare una regola decisionale rigorosa. Specificare il nitruro di alluminio solo quando i carichi termici superano esplicitamente la capacità di dissipazione dell'allumina. Ciò è giustificato anche quando rigidi vincoli di spazio impediscono l'uso di dissipatori di calore in allumina più grandi e ingombranti. Per le applicazioni a basso consumo con ampio spazio fisico, Alumina rimane la scelta pratica ed economica.
Storicamente, l’ossido di berillio ha dominato la gestione termica di fascia alta. BeO offre una conduttività termica leggermente superiore, con un picco di circa 250 W/m·K. Presenta inoltre una costante dielettrica inferiore, a vantaggio di alcune applicazioni RF ad alta frequenza in cui la velocità di propagazione del segnale è la priorità assoluta.
Il punto critico di fallimento di BeO risiede nella sua grave tossicità. L'inalazione della polvere di BeO provoca la berilliosi, una malattia polmonare cronica e spesso fatale. Questa tossicità comporta ingenti costi di conformità OSHA e RoHS. Le strutture richiedono protocolli di gestione specializzati, ambienti di lavorazione dedicati e costose responsabilità di smaltimento che complicano l’intera catena di produzione.
La regola decisionale dell’ingegneria moderna è assoluta. Il nitruro di alluminio funge da sostituto obbligatorio di BeO in tutti i nuovi progetti. I mandati di salute e sicurezza ambientale (EHS) dettano questo cambiamento a livello globale. I minori compromessi prestazionali in termini di conduttività termica sono interamente compensati dall’eliminazione dei rischi di tossicità e dalla semplificazione della catena di approvvigionamento.
Il nitruro di silicio occupa una nicchia specifica nell'elettronica di potenza. Mentre il nitruro di alluminio offre una conduttività termica superiore, Si3N4 eccelle in termini di durabilità fisica. Il nitruro di silicio fornisce resistenza meccanica, resistenza alla frattura e resistenza alla flessione di gran lunga superiori, rendendolo altamente resistente agli impatti fisici.
Questa distinzione determina i rispettivi casi d’uso. Consigliare Si3N4 per ambienti soggetti a shock meccanici estremi o forti vibrazioni. Specifiche trasmissioni per veicoli elettrici e macchinari industriali pesanti utilizzano spesso substrati Si3N4 per evitare che la ceramica si frantumi sotto stress fisico.
Al contrario, specificare il nitruro di alluminio per le applicazioni in cui la massima dissipazione del calore rappresenta il collo di bottiglia principale. Se l’ambiente è meccanicamente stabile ma termicamente estremo, l’AlN rimane la scelta migliore. Si scambia la resistenza meccanica con la capacità di estrazione termica grezza.
L’industria dei semiconduttori fa molto affidamento su substrati ceramici avanzati. I moduli IGBT (Insulated-Gate Bipolar Transistor) gestiscono enormi carichi di potenza nella trazione ferroviaria, negli azionamenti industriali e negli inverter per energie rinnovabili. Questi moduli generano un calore intenso che deve essere dissipato istantaneamente per evitare guasti. Il substrato funge da ponte termico primario tra il silicio e la piastra di raffreddamento a liquido.
I MOSFET di potenza e i pacchetti RF/microonde ad alta frequenza per l’infrastruttura 5G devono affrontare sfide simili. L'imballaggio denso di questi componenti non lascia spazio a sistemi di raffreddamento ingombranti. I substrati in nitruro di alluminio assorbono il calore direttamente dai die di silicio, consentendo agli ingegneri di racchiudere una maggiore potenza di elaborazione in involucri più piccoli senza violare i limiti termici.
Mantenendo temperature di giunzione più basse, questi substrati prevengono l'instabilità termica. Garantiscono prestazioni elettriche stabili attraverso reti elettriche ad alta densità e infrastrutture di telecomunicazioni a servizio continuo. Il materiale fornisce la stabilità termica fondamentale necessaria per mantenere operative le moderne reti elettriche anche sotto carichi di picco.

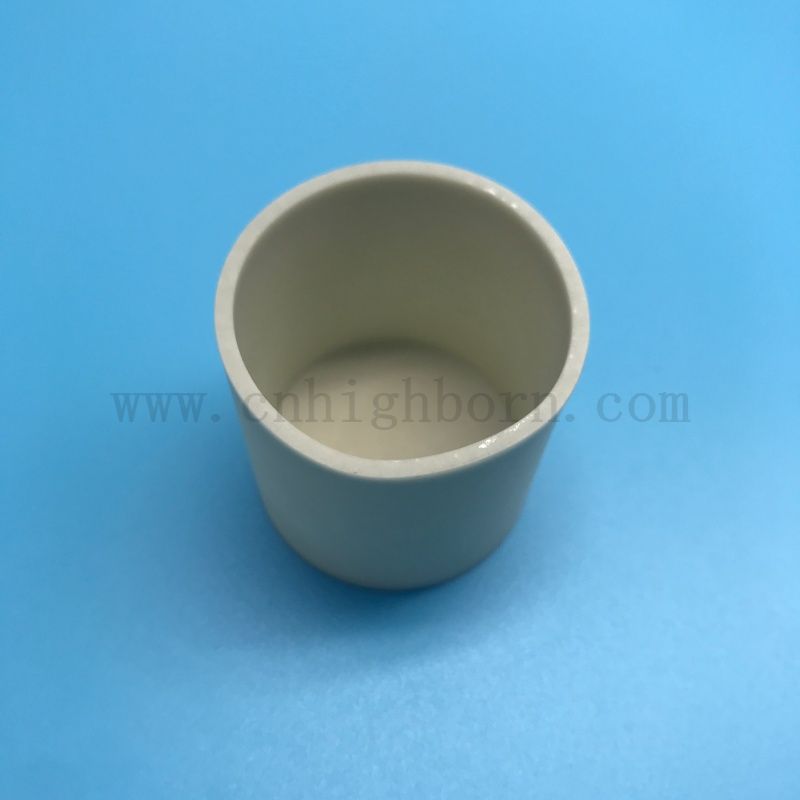

La gestione termica si estende oltre i substrati elettronici fino all'elaborazione avanzata dei materiali. Un crogiolo AlN ad alta conduttività termica svolge un ruolo fondamentale nella produzione specializzata. Questi crogioli sono ampiamente utilizzati nei processi di crescita dei cristalli, in particolare per estrarre sfere di arseniuro di gallio (GaAs) e carburo di silicio (SiC) dove sono obbligatori gradienti termici precisi.
Supportano inoltre la produzione di OLED e i processi metallurgici ad alta temperatura. Il materiale dimostra un'eccezionale resistenza ai metalli fusi, inclusi alluminio e litio altamente reattivi. Non contamina la fusione, garantendo un risultato di elevata purezza per materiali sensibili di tipo semiconduttore.
Inoltre, questi crogioli mantengono la stabilità strutturale in atmosfere inerti o riducenti a temperature estreme. Possono funzionare efficacemente a temperature prossime ai 2000°C. Questa stabilità fornisce la distribuzione uniforme del calore, fondamentale per una crescita dei cristalli priva di difetti, evitando che lo shock termico possa frantumare il crogiolo durante le fasi di raffreddamento rapido.
I LED UV ad alta potenza e i diodi laser industriali generano un calore significativo con un ingombro microscopico. Se questo calore rimane intrappolato, il diodo subisce un immediato degrado delle prestazioni. I supporti secondari in nitruro di alluminio forniscono il percorso di estrazione termica necessario, allontanando il calore dalla regione attiva di emissione della luce.
Un'efficiente estrazione del calore è direttamente correlata alla stabilità del dispositivo. Nei diodi laser, le fluttuazioni di temperatura alterano la lunghezza d'onda di emissione. Stabilizzando la temperatura, il sottosupporto in ceramica garantisce una rigorosa stabilità della lunghezza d'onda. Ciò è fondamentale per le comunicazioni in fibra ottica e gli strumenti di taglio laser di precisione in cui la deriva della lunghezza d'onda causa guasti al sistema.
Per i LED ad alta luminosità, la gestione termica mantiene l'efficacia luminosa. Il calore degrada gli strati di fosforo e riduce l'emissione luminosa nel tempo. Una corretta dissipazione del calore massimizza la durata operativa del diodo, garantendo prestazioni costanti per migliaia di ore di funzionamento continuo.
Lavorare con nitruro di alluminio completamente sinterizzato presenta sfide produttive significative. Il materiale presenta estrema durezza e fragilità intrinseca. Gli utensili di lavorazione standard falliranno immediatamente. Le modifiche post-sinterizzazione richiedono attrezzature specializzate e protocolli operativi rigorosi per prevenire microfessurazioni.
Gli ingegneri devono seguire una sequenza rigorosa per la produzione e la garanzia della qualità:
Formatura allo stato verde: modella la polvere ceramica grezza utilizzando la pressatura o la colata su nastro prima che si indurisca.
Lavorazione ecologica: foratura di fori e taglio di geometrie complesse mentre il materiale è ancora morbido per ridurre al minimo l'usura dell'utensile.
Sinterizzazione ad alta temperatura: cuocere la ceramica in un'atmosfera di azoto con additivi di ittrio per ottenere la massima densità.
Rettifica diamantata: utilizzare mole specializzate con grana diamantata per ottenere la planarità della superficie finale e tolleranze dimensionali strette.
Ablazione laser: utilizzare laser di precisione per micro-vie o tagli di precisione che la rettifica non è in grado di ottenere.
Verifica termica: testare i campioni in lotti utilizzando il metodo Laser Flash (ASTM E1461) per garantire le specifiche di conduttività termica.
Gli ingegneri devono praticare una rigorosa progettazione per la producibilità (DFM). È necessario progettare i componenti per ridurre al minimo la lavorazione post-incendio. Quando possibile, utilizzare la lavorazione green-state. Modellare la ceramica prima che venga sottoposta alla sinterizzazione ad alta temperatura controlla drasticamente i costi di produzione e riduce gli sprechi di materiale.
L'integrazione della ceramica in un gruppo elettronico richiede la metallizzazione. Poiché il nitruro di alluminio è una ceramica non-ossido, è intrinsecamente difficile da metallizzare rispetto all'allumina. La superficie è priva degli atomi di ossigeno che normalmente trattengono i metalli tradizionali. Non è possibile semplicemente stampare il rame sulla superficie grezza e aspettarsi che aderisca sotto stress termico.
I produttori utilizzano tecniche di metallizzazione specifiche per superare questo problema. Il rame legato direttamente (DBC) richiede l'ossidazione intenzionale della superficie AlN per creare un sottile strato di allumina, consentendo al rame di legarsi ad alte temperature. La brasatura attiva dei metalli (AMB) salta la fase di ossidazione utilizzando una lega di brasatura contenente metalli attivi come il titanio, che reagisce chimicamente direttamente con la superficie del nitruro. L'AMB generalmente fornisce un'affidabilità superiore per cicli termici estremi.
La metallizzazione diretta ottimizza la resistenza termica. Elimina la necessità di materiali di interfaccia termica (TIM) spessi e altamente resistivi tra la ceramica e le tracce di rame. Tuttavia, è necessario monitorare attentamente la qualità. Se i profili di metallizzazione non sono rigorosamente controllati dal produttore, si rischia un grave fallimento dell'adesione, con conseguente delaminazione durante il funzionamento sul campo.
La ceramica al nitruro di alluminio rappresenta il materiale di scelta definitivo quando la ceramica standard si guasta termicamente e i dissipatori di calore metallici si guastano elettricamente. Colma il divario critico nella moderna elettronica di potenza, offrendo una conduttività termica senza pari insieme a una robusta rigidità dielettrica. Le sue proprietà fisiche si allineano perfettamente con le esigenze del packaging dei semiconduttori di prossima generazione.
Gli ingegneri dovrebbero specificare questo materiale durante la progettazione di sistemi ad alta densità di potenza come IGBT, laser industriali e moduli RF 5G. Quando l'adattamento del CTE al silicio, l'elevata conduttività termica non tossica e il rigoroso isolamento elettrico non sono negoziabili, questa ceramica fornisce l'esatta soluzione ingegneristica richiesta.
Mappa i tuoi esatti requisiti di carico termico rispetto alle limitazioni dell'allumina per giustificare l'aggiornamento del materiale.
Specifica le tue esigenze di metallizzazione in base alle specifiche esigenze di incollaggio, scegliendo attentamente tra i processi DBC e AMB.
Consultare i produttori di ceramica tecnica durante la fase di progettazione iniziale per ottimizzare le tolleranze di lavorazione allo stato verde.
Definire rigorose strategie di passivazione ambientale se si utilizza il substrato in applicazioni senza vuoto o ad alta umidità.
R: In un ambiente ricco di ossigeno, il nitruro di alluminio inizia a ossidarsi a circa 700°C, formando uno strato di allumina che degrada le prestazioni termiche. Tuttavia, in atmosfere inerti o riducenti, il materiale rimane altamente stabile e può funzionare efficacemente a temperature superiori a 1900°C.
R: Il processo di produzione è notevolmente più complesso. Richiede la sintesi precisa di polvere AlN di elevata purezza, l'aggiunta di specifici coadiuvanti per la sinterizzazione dell'ittrio e la lavorazione ad alta temperatura in atmosfere di azoto controllate. Questi rigorosi requisiti di produzione fanno lievitare i costi di produzione.
R: Sì. Il materiale è suscettibile all'idrolisi. Reagisce con acqua liquida o elevata umidità ambientale per formare idrossido di alluminio e gas di ammoniaca. Le applicazioni commerciali prevengono questo degrado applicando strati di passivazione, rivestimenti di vetro o utilizzando la sigillatura ermetica.
R: Sì. Presenta proprietà di degassamento estremamente basse, che lo rendono particolarmente adatto per applicazioni UHV (Ultra-High Vacuum). Viene spesso utilizzato nelle apparecchiature per la lavorazione dei wafer semiconduttori e nei pacchetti elettronici sigillati sotto vuoto senza contaminare l'ambiente.
R: Il suo coefficiente di espansione termica (~4,5 ppm/°C) corrisponde molto a quello delle matrici in silicio. Questo allineamento garantisce che entrambi i materiali si espandano e si contraggano a velocità simili durante il ciclo termico. Ciò riduce al minimo lo stress da taglio, prevenendo l'affaticamento del giunto di saldatura e le microfessurazioni.
R: Sostituisce BeO dal punto di vista funzionale per eliminare i rischi di tossicità, ma non è un sostituto perfetto. AlN ha una costante dielettrica leggermente diversa e richiede processi di metallizzazione diversi. Gli ingegneri devono apportare piccole modifiche alla progettazione per soddisfare queste differenze.
R: Le tecniche compatibili più comuni includono il rame legato direttamente (DBC), la brasatura attiva dei metalli (AMB) e lo sputtering a film sottile. Questi processi specializzati sono necessari perché l'AlN è una ceramica non-ossido, che richiede meccanismi di legame specifici per garantire una forte adesione del metallo.
