Materiali ceramici porosi e relative ventose nella produzione di semiconduttori: funzione e applicazione

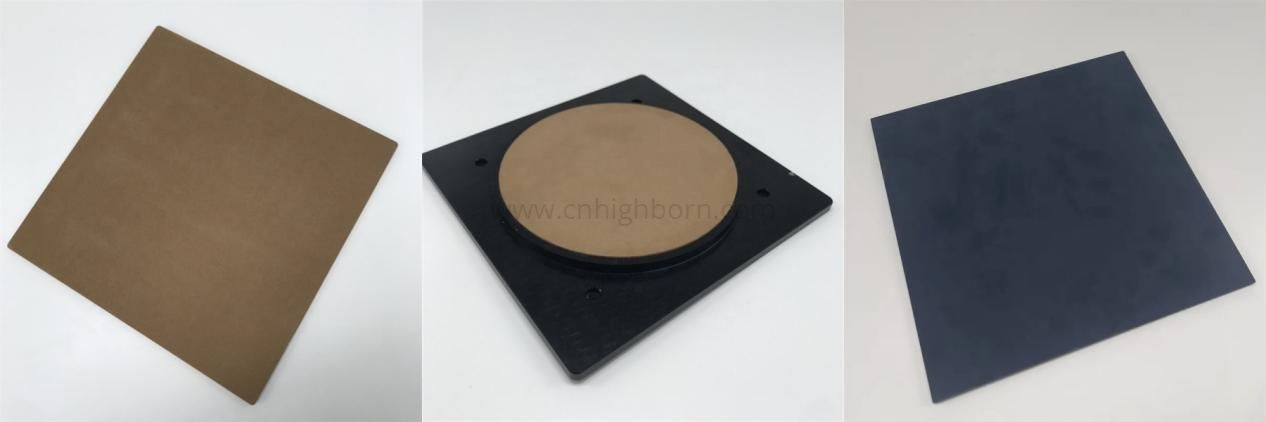

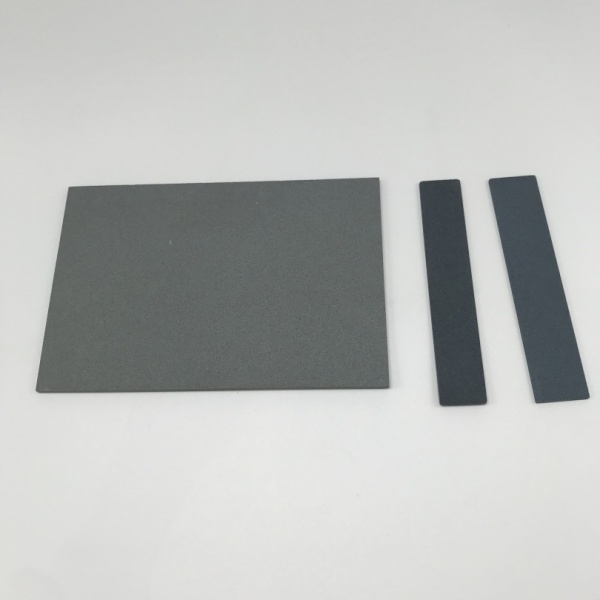

I. Panoramica delle caratteristiche dei materiali ceramici porosi

Le ceramiche porose sono materiali inorganici non metallici preparati attraverso processi speciali. Contengono un gran numero di pori regolari o irregolari all'interno della loro struttura e questi pori possono essere interconnessi o chiusi indipendentemente. La porosità di questo materiale varia tipicamente dal 20% al 90% e la dimensione dei pori può estendersi dalla scala nanometrica alla scala millimetrica. Il motivo per cui le ceramiche porose sono molto apprezzate nella produzione di semiconduttori è principalmente dovuto alla loro struttura unica dei pori e alle eccellenti proprietà di resistenza termica, resistenza chimica e isolamento elettrico del materiale stesso. Queste caratteristiche gli consentono di svolgere un ruolo significativo in varie fasi della produzione di semiconduttori, contribuendo a migliorare la precisione del controllo del processo, garantendo la resa del prodotto e contribuendo anche a migliorare la stabilità operativa a lungo termine delle apparecchiature.

II. Ventose a vuoto: un'applicazione tipica della ceramica porosa nelle apparecchiature a semiconduttore

Le ceramiche porose hanno diverse applicazioni nelle apparecchiature a semiconduttore. Le ventose a vuoto sono una delle tipologie più rappresentative. Queste ventose utilizzano la ceramica porosa come componente principale portante e svolgono un ruolo indispensabile in processi quali la movimentazione, il posizionamento e il fissaggio dei wafer.

III. Struttura e principio di funzionamento delle ventose a vuoto in ceramica porosa

Nel processo di produzione dei semiconduttori, il fissaggio e il supporto dei pezzi richiedono spesso l'uso di dispositivi di aspirazione. La ventosa a vuoto in ceramica porosa è un tipico rappresentante di tali apparecchiature. Questa ventosa utilizza una piastra ceramica porosa come mezzo di conduzione del vuoto. La piastra è incastonata negli incavi della base e la sua periferia è sigillata e strettamente unita alla base. La base è lavorata con precisione in ceramica o metallo. In termini di effetto pratico di utilizzo, le ventose tradizionali, quando assorbono pezzi di tipo pellicola, a causa delle grandi dimensioni dei fori superficiali, il materiale della pellicola viene facilmente intrappolato nei fori durante il pompaggio del vuoto, causando così rughe, collasso o deformazione da stress e altri difetti. La ventosa in ceramica porosa presenta tuttavia una superficie con strutture di micropori fini e uniformi. Può garantire un'adesione sufficiente formando al tempo stesso un supporto uniforme sulla superficie del pezzo, eliminando così efficacemente i problemi di qualità causati da sollecitazioni o deformazioni locali. Inoltre, la ventosa sottovuoto in ceramica porosa presenta anche le caratteristiche di assenza di generazione di elettricità statica, assenza di emissione di polvere e resistenza all'usura. Presenta evidenti vantaggi nell'ambiente di produzione dei semiconduttori con requisiti di pulizia estremamente elevati.

IV. Parametri tecnici chiave delle ventose sottovuoto in ceramica microporosa

Dai parametri tecnici, il diametro dei pori della ventosa a vuoto in ceramica microporosa può solitamente essere regolato nell'intervallo da 5 a 200 μm, la porosità è compresa tra circa il 30% e il 50%, l'uniformità di adsorbimento può raggiungere il livello di una differenza di pressione di ± 3 kPa all'interno di un'area di 10×10 mm e la planarità e il parallelismo possono essere tutti controllati con una precisione a livello di micron. Queste ventose possono essere adattate alle dimensioni dei wafer tradizionali che vanno da 2 pollici a 12 pollici e gli oggetti di elaborazione coprono materiali semiconduttori come wafer a base di silicio, substrati di zaffiro e wafer di arseniuro di gallio. Alcuni prodotti adottano anche un design di controllo del vuoto a zone, dividendo la ventosa in più aree di assorbimento indipendenti. Gli utenti possono scegliere in modo flessibile di attivare il percorso dell'aria dell'area corrispondente in base alle dimensioni del pezzo. Questa tecnologia di adsorbimento a zone migliora notevolmente l'efficienza del cambio linea nella produzione multivarietà e in piccoli lotti. Inoltre, la ventosa in ceramica multiporo ha la caratteristica di utilizzo bidirezionale: attraverso l'estrazione del vuoto, può ottenere l'aspirazione del pezzo; al contrario, introducendo una pressione positiva, è possibile ottenere una trasmissione sospesa senza contatto, evitando danni alla superficie del pezzo dovuti al contatto diretto. Negli scenari che coinvolgono processi di litografia, l'utilizzo di ventose ceramiche multiporo di colore nero ha lo stesso significato positivo per ridurre la riflessione della luce sulla superficie dell'apparecchiatura e minimizzare l'impatto negativo della luce diffusa sull'effetto dell'esposizione. Le ceramiche nere all'ossido di alluminio multiporo sono solitamente composte principalmente da Al₂O₃ e, aggiungendo ossidi di metalli di transizione (come Fe₂O₃, CoO, NiO, MnO₂, ecc.) come agenti coloranti, vengono sinterizzate ad alte temperature per garantire l'effetto cromatico soddisfacendo allo stesso tempo i requisiti di resistenza meccanica e porosità.

V. Vantaggi comparativi delle ventose a vuoto in ceramica porosa e delle ventose a vuoto in metallo

Rispetto alle tradizionali ventose a vuoto in metallo, i vantaggi delle ventose a vuoto in ceramica porosa sono più evidenti. I fori di aspirazione delle tradizionali ventose metalliche sono generalmente più grandi di 200 μm e la forza di aspirazione è concentrata vicino alle posizioni dei fori. I pezzi sottili sono soggetti a deformazioni locali o rientranze durante la lavorazione. Tuttavia, i diametri dei pori delle ventose ceramiche microporose sono solo a livello micrometrico e i pori sono interconnessi tridimensionalmente, consentendo un adsorbimento uniforme su tutta la superficie, eliminando sostanzialmente il problema della concentrazione dello stress. In termini di proprietà antistatiche, le ceramiche porose stesse sono materiali isolanti, che possono prevenire efficacemente i danni ai trucioli causati dall'elettricità statica; le ventose metalliche non hanno questa caratteristica. Inoltre, i materiali ceramici presentano un’elevata durezza, un buon mantenimento della forma e una resistenza all’usura significativamente migliore rispetto ai metalli. La loro struttura completamente sinterizzata garantisce inoltre l'assenza di generazione di polvere durante l'uso, soddisfacendo i requisiti di pulizia della produzione di semiconduttori. Grazie a questi numerosi vantaggi prestazionali, le ventose a vuoto ceramiche porose sono diventate uno strumento chiave indispensabile nella produzione di semiconduttori di fascia alta.

VI. Applicazioni specifiche delle ventose a vuoto in ceramica nella produzione di wafer

La ventosa a vuoto in ceramica svolge un ruolo cruciale nel processo di produzione dei wafer trattenendo e supportando il wafer. Il suo materiale principale è la ceramica porosa, con struttura dei pori uniforme e continua all'interno. Dopo la rettifica superficiale, presenta un'eccellente planarità e finitura superficiale. In base alle caratteristiche di questo materiale, la ventosa presenta un'eccellente planarità e parallelismo nell'applicazione, con una struttura densa e una resistenza affidabile. Ha anche una buona permeabilità all'aria e un'adesione uniforme e la superficie è comoda per la riparazione e la manutenzione. Questi vantaggi lo rendono adatto a varie procedure di lavorazione dei wafer come assottigliamento, taglio, macinazione, pulizia e trattamento superficiale. Ha effetti significativi nel prevenire graffi sulla superficie dei wafer, impedendo che l'elettricità statica danneggi i chip e controllando l'inquinamento da particolato, garantendo così un'elevata qualità della superficie e uniformità di lavorazione nella lavorazione dei wafer. In condizioni di utilizzo normali, la ventosa a vuoto in ceramica porosa ha una lunga durata grazie all'elevata durezza del materiale, al buon mantenimento della forma, al lungo ciclo di riparazione e al volume di riparazione ridotto. Non si crepa, non si rompe in pezzi o cade a pezzi e può essere riutilizzato in una certa misura dopo la riparazione. Attualmente, questo tipo di ventosa è stato ampiamente utilizzato nei processi di produzione di materiali semiconduttori come wafer a base di silicio, substrati di zaffiro e wafer di arseniuro di gallio.

Domande frequenti:

Domanda 1: Quali sono le principali caratteristiche strutturali e i vantaggi generali delle proprietà dei materiali ceramici porosi che li rendono adatti alla produzione di semiconduttori?

Risposta: Le ceramiche porose sono materiali inorganici non metallici con una porosità generalmente compresa tra il 20% e il 90% e dimensioni dei pori da nanometri a millimetri. I loro principali vantaggi includono un'eccellente resistenza termica, resistenza chimica e isolamento elettrico. Queste proprietà, combinate con la loro struttura unica dei pori, consentono un migliore controllo del processo, una maggiore resa del prodotto e una maggiore stabilità operativa a lungo termine nella produzione di semiconduttori.

Domanda 2: In cosa differisce la struttura di una ventosa a vuoto in ceramica porosa da quella delle ventose tradizionali e quali vantaggi pratici comporta?

Risposta: Una ventosa in ceramica porosa utilizza una piastra in ceramica microporosa come mezzo di conduzione del vuoto, con pori fini e uniformi sulla sua superficie. Al contrario, le ventose tradizionali hanno fori superficiali più grandi. Questa struttura a pori fini impedisce che i materiali a film sottile rimangano intrappolati, spiegazzati o deformati durante il pompaggio del vuoto. Fornisce supporto e adesione uniformi sulla superficie del pezzo, eliminando efficacemente i difetti causati da sollecitazioni o deformazioni locali.

Domanda 3: Qual è la caratteristica di 'uso bidirezionale' delle ventose in ceramica porosa e perché è vantaggiosa?

Risposta: Attraverso l'estrazione del vuoto, la ventosa può ottenere l'aspirazione del pezzo (modalità di contatto). Al contrario, introducendo una pressione positiva, è possibile ottenere una trasmissione sospesa senza contatto. Questa modalità senza contatto evita il contatto diretto con la superficie del pezzo, prevenendo così potenziali danni, che sono particolarmente critici per i wafer semiconduttori fragili o di alto valore.

Domanda 4: Cos'è la tecnologia di 'controllo del vuoto a zona' o di assorbimento a zone menzionata nell'articolo e qual è il suo vantaggio?

Risposta: questo design divide la ventosa in più aree di aspirazione indipendenti. Gli utenti possono attivare in modo flessibile solo il percorso dell'aria corrispondente alla dimensione del pezzo. Ciò migliora notevolmente l'efficienza del cambio linea nella produzione multivarietà e in piccoli lotti, poiché consente alla stessa ventosa di accogliere pezzi di dimensioni diverse senza modificare l'intera configurazione.

Domanda 5: In quali specifici processi di produzione dei wafer vengono utilizzate le ventose a vuoto in ceramica e quali aspetti di qualità contribuiscono a garantire?

Risposta: Vengono utilizzati in processi quali assottigliamento, taglio, molatura, pulizia e trattamento superficiale. I loro vantaggi aiutano a prevenire i graffi sulla superficie dei wafer, impediscono che l'elettricità statica danneggi i chip e controllano l'inquinamento da particolato. Ciò garantisce un'elevata qualità della superficie e uniformità di lavorazione. Grazie alla loro elevata durezza e al buon mantenimento della forma, hanno anche una lunga durata e possono essere riparati e riutilizzati in una certa misura.
