In che modo un elettrodo di riferimento Ag AgCl mantiene un potenziale stabile?

La precisione di qualsiasi misurazione dell'elettrodo di lavoro dipende interamente dalla stabilità assoluta della semicella di riferimento. La potenziale deriva introduce gravi rischi operativi. Ottieni dati analitici compromessi, lotti di controllo qualità non riusciti e ore di laboratorio sprecate nella risoluzione dei problemi relativi ai falsi positivi. Questi problemi spesso derivano da elettrodi degradati o specificati in modo improprio che interagiscono in modo inadeguato con matrici di campioni complesse. Per mitigare questi rischi è necessario comprendere la meccanica termodinamica, i materiali di giunzione e le limitazioni ambientali inerenti al sistema argento/cloruro di argento. La valutazione, la selezione e il mantenimento della corretta configurazione degli elettrodi per specifiche applicazioni analitiche garantiscono l'integrità dei dati. Padroneggiando i principi fisici e chimici che governano questi dispositivi, è possibile eliminare letture errate e garantire misurazioni elettrochimiche riproducibili e altamente accurate in diversi ambienti di test.

• Equilibrio termodinamico: un elettrodo di riferimento Ag AgCl raggiunge un potenziale costante attraverso una reazione redox reversibile, governata rigorosamente dall'attività sostenuta degli ioni cloruro nell'elettrolita interno.

• Integrità della giunzione: l'interfaccia fisica, spesso un ponte salino ceramico poroso, è fondamentale per mantenere la continuità elettrica prevenendo al contempo la contaminazione del campione e riducendo al minimo i potenziali di giunzione del liquido.

• Vulnerabilità ambientali: le fluttuazioni di temperatura e le matrici dei campioni contenenti solfuri o metalli pesanti incidono direttamente sulla stabilità, rendendo necessarie configurazioni specifiche come i design a doppia giunzione.

• Gestione del ciclo di vita: prestazioni costanti richiedono protocolli di manutenzione rigorosi, comprese soluzioni di conservazione adeguate, rifornimento regolare di elettroliti e verifica rispetto a un elettrodo di riferimento principale.

Il ruolo di un elettrodo di riferimento nei sistemi elettrochimici

In una configurazione standard a tre elettrodi, l' elettrodo di riferimento svolge una funzione singolare. Completa il circuito elettrico fornendo una tensione di terra stabile e nota. Questa tensione di base funge da punto di ancoraggio rispetto al quale il potenziale dell'elettrodo di lavoro viene continuamente misurato e controllato. Senza un punto di riferimento stabile, il potenziostato non può applicare o misurare con precisione la tensione necessaria per pilotare le reazioni elettrochimiche desiderate all'interfaccia dell'elettrodo di lavoro. La semicella di riferimento deve far passare una corrente minima per evitare la polarizzazione. Ciò garantisce che il suo potenziale rimanga costante indipendentemente dai cambiamenti dinamici che si verificano altrove nella cellula.

La stabilità potenziale rappresenta la metrica di valutazione definitiva per qualsiasi sistema di riferimento. Anche la deriva a livello di millivolt può invalidare completamente le tecniche analitiche sensibili. Nella voltammetria ciclica, uno spostamento del potenziale di riferimento distorce le posizioni dei picchi. Ciò porta a un'identificazione errata delle specie redox o a calcoli imprecisi della cinetica di reazione. Durante le titolazioni potenziometriche o le misurazioni del pH, la deriva della linea di base si traduce direttamente in un errore di misurazione. Ciò può far sì che interi lotti di prodotto non rispettino le specifiche di qualità. Nei test di corrosione a lungo termine, un riferimento instabile oscura i sottili spostamenti di tensione che indicano l'inizio della vaiolatura o della passivazione. Il mantenimento della stabilità assoluta è un requisito fondamentale per generare dati elettrochimici validi.

La termodinamica dell'elettrodo di riferimento Ag AgCl

Il nucleo dell'elettrodo di riferimento Ag AgCl si basa su un'interfaccia a stato solido governata da una coppia redox reversibile. Un filo d'argento rivestito con uno strato solido di cloruro d'argento è immerso in una soluzione elettrolitica contenente una concentrazione nota di ioni cloruro. Questo equilibrio tra ioni metallici garantisce uno scambio costante di carica attraverso l'interfaccia. La reazione procede in entrambe le direzioni a velocità uguali quando non viene applicata corrente esterna. Poiché l'argento e il cloruro d'argento esistono come fasi solide con attività unitaria, non alterano la composizione chimica dell'elettrolita circostante. Ciò consente al sistema di mantenere uno stato stazionario indefinitamente in condizioni ideali.

L'equazione di Nernst detta matematicamente il comportamento di questo sistema. Rivela che il potenziale dell'elettrodo dipende esclusivamente dall'attività degli ioni cloruro nella soluzione di riempimento interna. Il mantenimento di una concentrazione satura o nota con precisione di cloruro di potassio (KCl) o cloruro di sodio (NaCl) è il fattore non negoziabile per prevenire potenziali cambiamenti. Se la concentrazione di cloruro cambia a causa di evaporazione, diluizione o contaminazione, l'equilibrio si sposta. Il potenziale varia di conseguenza. Questa stretta dipendenza termodinamica richiede un controllo rigoroso sulla composizione interna dell'elettrolita.

Gli operatori devono scegliere tra soluzioni di riempimento sature e insature. Ciascuno presenta profili termodinamici distinti. Le soluzioni sature di KCl offrono il vantaggio di mantenere un potenziale costante anche se una parte dell'acqua evapora. Il sale solido in eccesso si dissolve semplicemente per mantenere la saturazione. Tuttavia, le soluzioni sature sono altamente soggette a precipitazioni indotte dalla temperatura. Un calo di temperatura provoca la formazione di cristalli di sale che possono ostruire la giunzione. Al contrario, le soluzioni insature, come 3M o 3,5M KCl, forniscono una stabilità termica superiore. Resistono alla cristallizzazione a temperature più basse. Il compromesso è la loro sensibilità all’evaporazione. Qualsiasi perdita di acqua aumenta la concentrazione di cloruro, provocando uno spostamento immediato e permanente del potenziale di riferimento.

Quando si valuta il sistema Ag/AgCl rispetto alle alternative storiche, diventa chiaro il suo predominio nei laboratori moderni. L'elettrodo Calomel si basa su un equilibrio mercurio/cloruro di mercurio. Sebbene altamente stabile, è stato in gran parte eliminato a causa dei gravi rischi ambientali e sanitari associati alla tossicità del mercurio. L'elettrodo a idrogeno standard (SHE) funge da linea di base teorica a zero volt per tutti i potenziali elettrochimici. Tuttavia, richiede il gorgogliamento di gas idrogeno altamente infiammabile su un elettrodo di platino platinato immerso in un acido forte. Ciò rende SHE del tutto impraticabile per l'uso quotidiano in laboratorio o sul campo. Il sistema Ag/AgCl fornisce l'equilibrio ottimale tra sicurezza, usabilità pratica e stabilità termodinamica.

Valutazione delle tecnologie di giunzione: come l'elettrolita interno incontra il campione

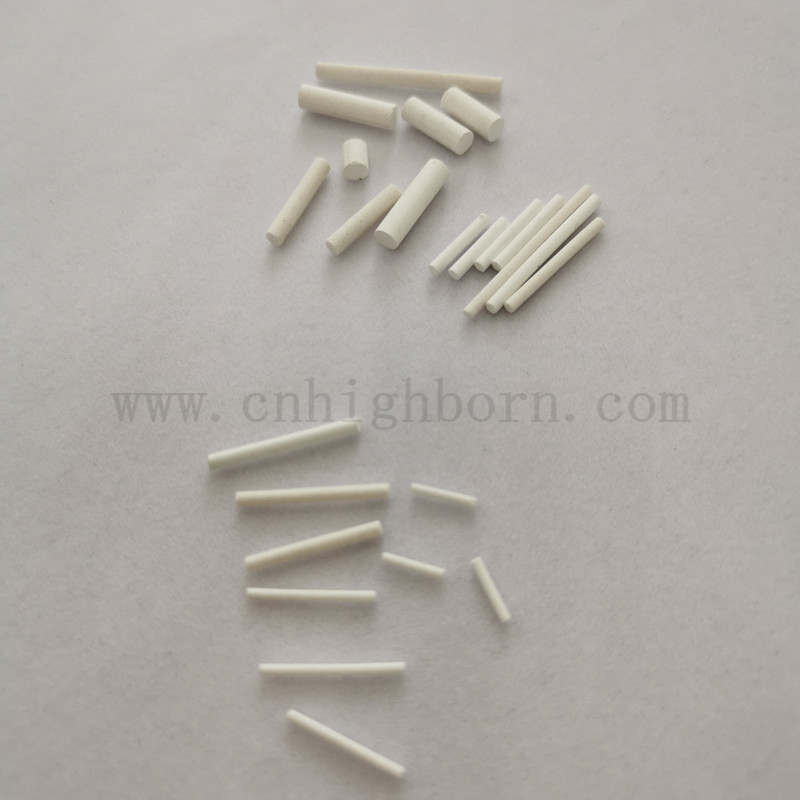

L'interfaccia fisica tra l'elettrolita interno e il campione esterno è gestita dalla giunzione. Questo spesso assume la forma di un ponte salino ceramico poroso . Questo componente svolge un delicato atto di bilanciamento. Deve consentire una perdita controllata e ultralenta dell'elettrolita interno nel campione per stabilire la conduttività ionica. Questo completa il circuito elettrico. Allo stesso tempo, deve limitare lo scambio di fluidi sfusi per evitare che il campione penetri all'interno e contamini l'ambiente redox interno. I pori microscopici del materiale ceramico creano un percorso tortuoso che facilita la migrazione degli ioni riducendo al minimo la miscelazione fisica.

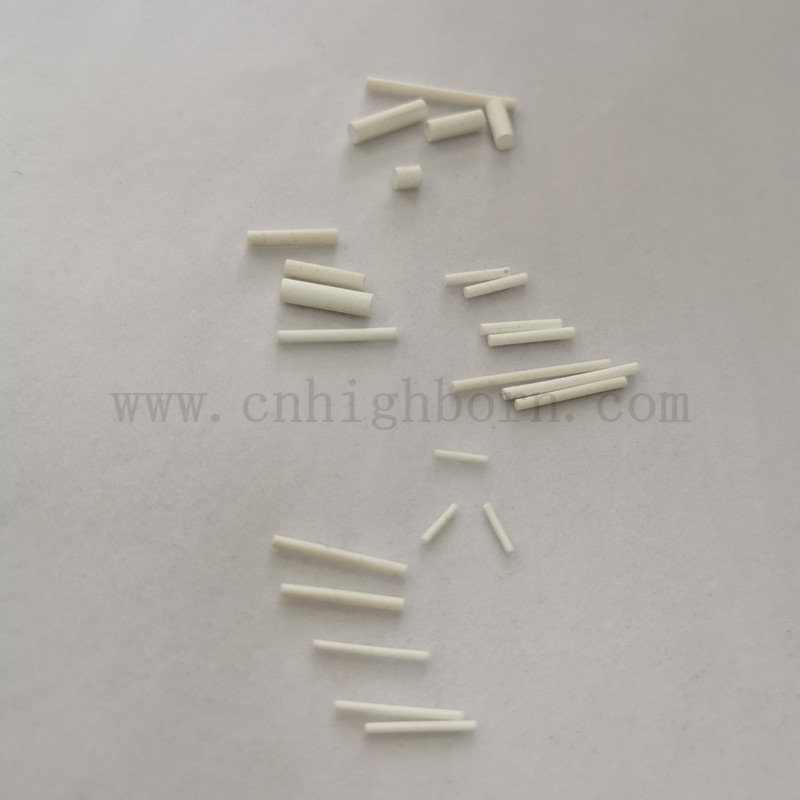

La selezione del materiale di giunzione corretto richiede la corrispondenza delle proprietà fisiche della giunzione con le caratteristiche della matrice del campione. Una giunzione ceramica dell'elettrodo di riferimento standard eccelle nelle soluzioni acquose pulite. Fornisce una portata costante e prevedibile. Tuttavia, nei campioni sporchi, torbidi o ricchi di particolato, i pori della ceramica si intasano rapidamente. In questi ambienti sono preferite le giunzioni porose in PTFE (Teflon). La loro superficie antiaderente resiste alle incrostazioni e respinge i particolati. Per ambienti ad alta viscosità o campioni che tendono a rivestire le superfici, una giunzione con manicotto in vetro offre una portata elevata e un'interfaccia facilmente pulibile. Le giunzioni in fibra forniscono un'alternativa economica e generica per i test acquosi di base, ma non hanno la durabilità della ceramica o del PTFE.

Gestire i potenziali delle giunzioni liquide e mitigare i rischi di intasamento sono sfide operative quotidiane. Un potenziale di giunzione liquida si forma quando gli ioni dell'elettrolita interno si diffondono nel campione a velocità diverse a causa della mobilità variabile. Gli ioni potassio e cloruro hanno mobilità molto simili, motivo per cui KCl è l'elettrolita preferito. Se la giunzione si intasa, questo potenziale diventa irregolare. L'ostruzione si verifica frequentemente quando l'elettrolita interno interagisce con ioni del campione incompatibili. Se un elettrolita KCl saturo incontra un campione contenente alti livelli di argento o piombo, i cloruri insolubili precipitano direttamente all'interno dei pori di giunzione. La valutazione delle portate di flusso della giunzione in base alla viscosità dell'applicazione target e al carico di particolato previene questi blocchi.

Quadro di selezione: abbinamento dell'elettrodo all'applicazione

La scelta tra configurazioni a giunzione singola e doppia giunzione è la prima decisione nella scelta dell'elettrodo. Il design a giunzione singola presenta un'interfaccia porosa che separa l'elemento interno Ag/AgCl e l'elettrolita circostante direttamente dal campione. Funziona perfettamente per soluzioni acquose benigne. Il design a doppia giunzione riduce la contaminazione isolando l'elemento interno Ag/AgCl dietro una seconda camera elettrolitica personalizzabile. La camera esterna interagisce con il campione, proteggendo il delicato equilibrio interno dalle specie reattive. Questa configurazione è obbligatoria quando si testano campioni che altrimenti avvelenerebbero il filo d'argento o precipiterebbero all'interno di una singola giunzione.

I solventi acquosi e non acquosi presentano sfide completamente diverse. Gli elettrodi di riferimento acquosi standard non possono essere immersi direttamente in solventi non acquosi o organici. Ciò introduce potenziali di giunzione liquidi massicci e instabili nell'interfaccia acquosa-organica. Spesso provoca un'immediata precipitazione del sale poiché il KCl acquoso è insolubile nella maggior parte dei composti organici, intasando istantaneamente la fritta. Per risolvere questo problema, i laboratori utilizzano configurazioni a doppia giunzione in cui la camera esterna è riempita con un elettrolita compatibile con il campione organico. In alternativa, nei sistemi non acquosi vengono utilizzati elettrodi di pseudo-riferimento, sebbene il loro potenziale debba essere calibrato internamente utilizzando uno standard redox noto come il ferrocene.

La dipendenza dalla temperatura e i profili di isteresi devono essere presi in considerazione nel disegno sperimentale. La realtà termodinamica è che il potenziale di un sistema Ag/AgCl cambia in modo prevedibile con la temperatura. Questo è governato dal coefficiente di temperatura dell'equazione di Nernst. Se un elettrodo viene spostato da un campione caldo a uno freddo, subisce un'isteresi termica. Si tratta di un ritardo nel ritorno a un potenziale stabile poiché i componenti interni raggiungono lentamente l'equilibrio termico. Gli operatori devono concedere un tempo di equilibrazione sufficiente prima di registrare le misurazioni per evitare errori termici transitori.

Degrado, contaminazione e vulnerabilità

Le incompatibilità chimiche distruggono rapidamente la stabilità della semicella di riferimento. Matrici di campioni specifiche innescano meccanismi di avvelenamento che alterano in modo permanente l'ambiente redox interno. Se esposto a solfuri, proteine, cianuri o ioni di metalli pesanti, il rivestimento di cloruro d'argento sul filo interno subisce reazioni chimiche dannose. I solfuri reagiscono istantaneamente con l'argento per formare solfuro d'argento. Si tratta di un precipitato nero altamente insolubile che riveste il filo e altera la densità di corrente di scambio, spostando il potenziale in modo imprevedibile. Le proteine ​​possono denaturare e legarsi alla fritta porosa, bloccando completamente il flusso ionico e interrompendo il circuito elettrico.

La diluizione dell’elettrolita rappresenta un’altra grande vulnerabilità. Se la pressione idrostatica all'interno dell'elettrodo scende al di sotto della pressione del campione, il fluido campione si intrometterà attraverso la giunzione. Questa intrusione diluisce la concentrazione interna di ioni cloruro. Qualsiasi cambiamento nell'attività del cloruro si traduce in uno spostamento prevedibile ma altamente problematico del potenziale di riferimento. Allo stesso modo, se il foro di riempimento viene lasciato aperto durante la conservazione a lungo termine, l'acqua evapora. Ciò concentra gli ioni cloruro e provoca una corrispondente deriva potenziale. Mantenere la precisa composizione chimica della soluzione di riempimento interna è fondamentale.

Realtà di implementazione: manutenzione, archiviazione e riparazione

I protocolli adeguati di riempimento e rifornimento di elettroliti determinano la durata del dispositivo. La soluzione di riempimento interna deve essere mantenuta a un livello ottimale per garantire la corretta pressione idrostatica. Ciò forza un lento flusso di elettrolita verso l'esterno e impedisce l'intrusione del campione. Gli operatori devono evitare rigorosamente di intrappolare bolle d'aria vicino al filo d'argento interno o contro la superficie interna della fritta ceramica. Le bolle interrompono la continuità elettrica e causano segnali irregolari e rumorosi. Durante le misurazioni attive, il foro di riempimento deve rimanere aperto per consentire alla pressione atmosferica di spingere l'elettrolita attraverso la giunzione.

I protocolli di storage incidono direttamente sull'integrità della giunzione e prevengono il dry-out. La conservazione a breve termine richiede l'immersione della giunzione in una soluzione che corrisponda esattamente all'elettrolita interno. Ciò impedisce squilibri di pressione osmotica che altrimenti spingerebbero l'acqua dentro o fuori dall'elettrodo, alterando la concentrazione interna. I protocolli di conservazione a lungo termine variano a seconda del produttore, ma spesso prevedono la sigillatura del foro di riempimento e la copertura della giunzione con un cappuccio protettivo riempito di elettrolita. Gli elettrodi di riferimento non devono mai essere conservati in acqua deionizzata (DI). L'acqua DI rilascia in modo aggressivo gli ioni dalla soluzione interna attraverso la giunzione, riducendo rapidamente la concentrazione di cloruro e rovinando l'elettrodo.

La definizione di protocolli di calibrazione utilizzando elettrodi di riferimento principali garantisce la validità dei dati nel tempo. I laboratori devono mantenere un elettrodo di riferimento principale inutilizzato e intatto, conservato in condizioni ideali. La verifica di routine prevede la misurazione della differenza di potenziale tra gli elettrodi di riferimento attivi e l'elettrodo principale in una semplice soluzione salina. Se la differenza di potenziale supera una tolleranza predefinita, l'elettrodo di lavoro si è deteriorato e richiede manutenzione o sostituzione. Questa pratica rileva il degrado a livello di millivolt molto prima che corrompe silenziosamente i dati sperimentali.

La risoluzione dei problemi e la riparazione di un sistema degradato possono salvare apparecchiature costose. Le strategie di mitigazione attuabili includono:

1. Liberare un ponte salino in ceramica poroso: gli intasamenti minori possono spesso essere eliminati immergendo la giunzione in acqua tiepida per sciogliere i sali cristallizzati. Per le incrostazioni organiche sono necessari lavaggi specifici con solventi. L'accumulo di proteine ​​richiede un trattamento con detergenti enzimatici come la pepsina nell'acido cloridrico.

2. Reidratazione di una giunzione secca: se un elettrodo viene lasciato esposto all'aria, la fritta ceramica si seccherà e bloccherà la conduttività. Il ripristino prevede l'immersione della giunzione in una soluzione elettrolitica calda e l'applicazione di una leggera pressione di vuoto al foro di riempimento per riportare indietro il fluido attraverso i pori microscopici.

3. Riclorurazione del filo d'argento: se il rivestimento interno di AgCl viene spellato o gravemente contaminato, può essere rigenerato. Svuotare l'elettrodo, pulire il filo d'argento con acido nitrico diluito e ridepositare elettrochimicamente uno strato fresco e uniforme di AgCl anodizzando il filo in una soluzione ricca di cloruro utilizzando un alimentatore CC.

Conclusione

Controlla il tuo attuale inventario di elettrodi per garantire che i tipi di giunzione corrispondano alle loro applicazioni principali. Stabilire un rigoroso programma di calibrazione dell'elettrodo principale per rilevare la deriva prima che influisca sui risultati. Consultare le specifiche tecniche del fornitore per verificare che i protocolli di stoccaggio e le soluzioni di riempimento siano esattamente in linea con i requisiti del produttore per i materiali di giunzione specifici per l'applicazione.

Domande frequenti

D: Cosa causa la deriva di un elettrodo di riferimento Ag AgCl?

R: La deriva è causata principalmente dai cambiamenti nella concentrazione interna degli ioni cloruro dovuti all'evaporazione dell'elettrolita o all'intrusione del campione. Anche l’ostruzione delle giunzioni dovuta a sali o proteine ​​precipitati, così come le rapide fluttuazioni di temperatura che inducono isteresi termica, causano una potenziale instabilità significativa.

D: Come si conserva correttamente un elettrodo di riferimento Ag AgCl?

R: Conservare l'elettrodo con la giunzione immersa in una soluzione idonea alla sua soluzione di riempimento interno. Ciò impedisce squilibri di pressione osmotica. Non conservare mai l'elettrodo in acqua deionizzata, poiché disperderà rapidamente gli ioni e distruggerà la concentrazione interna.

D: Qual è lo scopo di un ponte salino ceramico poroso?

R: Il ponte salino ceramico poroso fornisce una barriera fisica che limita la miscelazione del fluido sfuso tra l'elettrolita interno e il campione esterno. Allo stesso tempo, i suoi pori microscopici consentono una perdita controllata di ioni per mantenere la conduttività ionica e completare il circuito elettrico.

D: È possibile utilizzare un elettrodo Ag/AgCl ad alte temperature?

R: Sebbene utilizzabile a temperature elevate, il potenziale si sposta in modo prevedibile in base al suo coefficiente di temperatura. A temperature molto elevate, la solubilità di AgCl aumenta, potenzialmente degradando il rivestimento interno del filo. L'isteresi termica si verifica durante rapidi cambiamenti di temperatura, richiedendo tempo di equilibramento.

D: Quando dovrei scegliere un elettrodo di riferimento a doppia giunzione rispetto a un elettrodo di riferimento a giunzione singola?

R: Selezionare un elettrodo a doppia giunzione quando si misurano campioni contenenti solfuri, metalli pesanti, proteine ​​o solventi non acquosi. La camera esterna secondaria isola il filo d'argento interno da queste specie reattive, prevenendo l'avvelenamento e la precipitazione delle giunzioni.

D: Con quale frequenza è necessario sostituire l'elettrolito interno?

R: Sostituire l'elettrolito interno ogni volta che il livello del fluido scende in modo significativo, se si sospetta una contaminazione o se i cristalli di sale precipitano pesantemente in soluzioni insature. I programmi di manutenzione ordinaria dovrebbero dettare un lavaggio e un riempimento ogni pochi mesi in base alla frequenza di utilizzo.

D: Come posso verificare se il mio elettrodo di riferimento è ancora accurato?

R: Testare l'accuratezza misurando la differenza di tensione tra l'elettrodo sospetto e un elettrodo di riferimento principale incontaminato e non utilizzato, immerso in una semplice soluzione di KCl. Una differenza maggiore di ±5 millivolt indica un deterioramento che richiede pulizia, reidratazione o sostituzione.
