numero Sfoglia:0 Autore:Editor del sito Pubblica Time: 2026-07-30 Origine:motorizzato
Trovare materiali che forniscano elevata permeabilità, resistenza alle temperature estreme e assoluta inerzia chimica è una sfida ingegneristica persistente. I materiali porosi standard, come polimeri o metalli sinterizzati, si deteriorano in caso di forti shock termici, ambienti corrosivi o carichi meccanici elevati. Questi guasti portano a frequenti sostituzioni dei componenti, tempi di inattività del sistema e collassi strutturali catastrofici. Quando le condizioni operative spingono i materiali convenzionali oltre i loro limiti, gli ingegneri devono cercare alternative più robuste. La ceramica porosa rappresenta la soluzione ingegnerizzata per questi ambienti estremi. Combinando la stabilità intrinseca delle ceramiche tecniche avanzate con strutture dei vuoti controllate con precisione, questi materiali offrono prestazioni affidabili laddove altri si degradano. Questa guida aiuta gli ingegneri e i team di approvvigionamento a valutare le composizioni dei materiali, i metodi di produzione e i compromessi prestazionali per specificare la struttura ceramica corretta per applicazioni impegnative.
Prestazioni di base: le ceramiche porose offrono stabilità termica senza pari (spesso superiore a 1.500°C) e inerzia chimica rispetto ai metalli e ai polimeri porosi.
Il compromesso principale: gli ingegneri devono bilanciare la porosità (permeabilità e area superficiale) con la resistenza meccanica e l'integrità strutturale.
Versatilità applicativa: i casi d'uso principali spaziano dalla filtrazione dei metalli fusi, ai supporti dei catalizzatori, alla lavorazione dei semiconduttori e agli impianti biomedici.
Impatto sulla produzione: il metodo di produzione scelto (replica, modello sacrificale, schiuma diretta o sinterizzazione parziale) determina la struttura dei pori (cellule aperte o chiuse, isotropa o anisotropa) e influisce direttamente sulla scalabilità e sul costo unitario.
Il fondamento di qualsiasi componente ceramico poroso è il suo materiale di base. È necessario abbinare le proprietà chimiche e termiche della ceramica all'ambiente operativo specifico. L'allumina (Al2O3) è ampiamente utilizzata grazie alla sua eccellente resistenza all'usura, stabilità chimica ed efficienza in termini di costi. Serve come scelta predefinita per molte applicazioni di filtrazione e strutturali in cui lo shock termico estremo non è la modalità di guasto principale. La zirconio (ZrO2) offre una maggiore resistenza alla frattura. Gli ingegneri lo utilizzano spesso in ambienti che richiedono resistenza a stress meccanici estremi e temperature elevate, come la filtrazione dell'acciaio fuso.
Il Carburo di Silicio (SiC) si distingue per la sua eccezionale conduttività termica e resistenza agli shock termici. Ciò lo rende ideale per la filtrazione di gas ad alta temperatura e i supporti catalitici. La cordierite è un altro punto fermo, in particolare nel controllo delle emissioni automobilistiche, grazie al suo coefficiente di dilatazione termica estremamente basso. Il nitruro di silicio (Si3N4) fornisce tenacità alla frattura e resistenza agli shock termici superiori. Lo utilizziamo in componenti strutturali ad alto stress in cui sono comuni improvvise fluttuazioni di temperatura.
| Materiale | Vantaggio principale | Applicazione comune | Resistenza agli shock termici |
|---|---|---|---|
| Allumina (Al2O3) | Resistenza all'usura, stabilità chimica | Filtrazione di liquidi, mandrini a vuoto | Moderare |
| Zirconio (ZrO2) | Alta tenacità della frattura | Filtrazione dell'acciaio fuso | Alto |
| Carburo di silicio (SiC) | Conduttività termica | Filtrazione gas caldo, DPF | Molto alto |
| Cordierite | Bassa dilatazione termica | Convertitori catalitici | Eccellente |
| Nitruro di silicio (Si3N4) | Resistenza alla frattura, resistenza | Parti strutturali ad alta sollecitazione | Molto alto |
Le strutture porose sono classificate in base al modo in cui interagiscono i loro vuoti interni. Le strutture a cellule aperte, o reticolate, presentano pori interconnessi che creano canali continui attraverso il materiale. Questa configurazione è essenziale per il flusso del fluido, la filtrazione e il supporto del catalizzatore. Sono necessarie strutture a celle aperte quando è necessario massimizzare il contatto tra il mezzo di passaggio e la superficie ceramica. La rete continua consente il passaggio di liquidi e gas con perdite di carico misurabili.
Le strutture a cellule chiuse sono costituite da pori isolati intrappolati all'interno della matrice ceramica. Poiché i fluidi non possono attraversarli, questi materiali sono progettati per l'isolamento termico, lo smorzamento acustico e la creazione di componenti strutturali leggeri. L'aria o il gas intrappolati agiscono come un eccellente isolante. Li vediamo ampiamente utilizzati nei rivestimenti dei forni e nelle applicazioni aerospaziali dove l'obiettivo principale è il blocco del trasferimento di calore.
La porosità gerarchica combina più classificazioni dei pori all'interno di un singolo componente. Queste strutture presentano macro, meso e micropori coesistenti. Gli ingegneri li progettano per ottimizzare sia il trasporto di massa attraverso i canali più grandi sia le interazioni localizzate della superficie all'interno dei vuoti più piccoli. Ciò è estremamente efficace nelle applicazioni catalitiche ed elettrochimiche avanzate in cui sono necessari contemporaneamente flusso di massa e aree superficiali di reazione elevate.
La dimensione dei pori determina direttamente la capacità funzionale della ceramica. I materiali macroporosi presentano pori più grandi di 50 nm. Li utilizziamo per il flusso di fluidi sfusi e la filtrazione del particolato. I materiali mesoporosi hanno pori che vanno da 2 a 50 nm. Questi sono spesso utilizzati nella filtrazione fine e nelle reazioni chimiche localizzate. I materiali microporosi contengono pori più piccoli di 2 nm. Li troverete utilizzati nelle applicazioni di separazione del gas e setacciatura molecolare.
La distribuzione uniforme delle dimensioni dei pori è fondamentale per una filtrazione e una fluidodinamica prevedibili. Una distribuzione ridotta delle dimensioni dei pori garantisce cadute di pressione costanti e una ritenzione affidabile delle particelle bersaglio. Se le dimensioni dei pori variano notevolmente, si rischia la canalizzazione, in cui il fluido bypassa i percorsi di filtrazione previsti. I parametri geometrici chiave includono l'area superficiale specifica (misurata in m2/g), che definisce l'area disponibile per le reazioni chimiche. La percentuale di volume della porosità totale indica la frazione di vuoti. La tortuosità misura la complessità e la natura tortuosa del percorso che un fluido deve compiere attraverso i canali ceramici.
Le ceramiche porose sono specifiche principalmente per la loro sopravvivenza in condizioni aggressive. Mantengono l'integrità strutturale in atmosfere altamente ossidative e riducenti dove i metalli si ossiderebbero o infragilirebbero rapidamente. In ambienti corrosivi, come flussi concentrati acidi o alcalini, materiali come l'allumina e il carburo di silicio mostrano tassi di degradazione prossimi allo zero. Puoi implementarli in impianti di lavorazione chimica dove i filtri polimerici si dissolverebbero in pochi minuti.
La resistenza allo shock termico è un parametro fondamentale. I componenti devono resistere a cicli rapidi di riscaldamento e raffreddamento senza rompersi. Questa resistenza è fortemente influenzata dalla temperatura massima di esercizio del materiale e dal suo coefficiente di dilatazione termica (CTE). I materiali con un CTE basso, come la cordierite, subiscono cambiamenti dimensionali minimi durante i picchi di temperatura. Ciò riduce drasticamente le sollecitazioni termiche interne, prevenendo guasti catastrofici durante improvvisi sbalzi di temperatura.
Progettare con questi materiali richiede la gestione della relazione inversa tra frazione di vuoti e resistenza meccanica. Quando la percentuale di porosità aumenta per migliorare la permeabilità o ridurre il peso, la resistenza alla compressione e alla flessione del componente diminuisce. Un materiale meno solido significa una minore capacità di carico. Non è possibile avere la massima porosità e la massima resistenza contemporaneamente.
Il modello Gibson-Ashby per i solidi cellulari fornisce un quadro matematico per prevedere questo comportamento meccanico basato sulla densità relativa. Consente agli ingegneri di stimare il modo in cui una specifica struttura dei pori cederà o si frattura sotto stress. Inoltre, il modulo di Weibull viene utilizzato per valutare la variabilità statistica della resistenza alla frattura della ceramica. Un modulo di Weibull più elevato indica un materiale più prevedibile e coerente. Questo è fondamentale quando si progettano componenti strutturali che non devono cedere sotto carichi specifici.
Per le strutture a celle aperte, è essenziale valutare la caduta di pressione attraverso i mezzi porosi. La legge di Darcy viene utilizzata per modellare il flusso di fluidi attraverso filtri ceramici. Stabilisce la relazione tra portata, viscosità del fluido e differenziale di pressione. La tortuosità dei pori influisce pesantemente su queste portate. Un percorso molto tortuoso aumenta la resistenza e la caduta di pressione, richiedendo più energia della pompa per spostare i fluidi attraverso il sistema.
Quando si ha a che fare con flussi di gas o liquidi ad alta velocità, la legge di Darcy diventa insufficiente a causa degli effetti inerziali. In questi casi, viene applicata l’equazione di Forchheimer per tenere conto del flusso del fluido non lineare e delle perdite inerziali all’interno di strutture ceramiche altamente porose. Comprendere queste dinamiche garantisce che la ceramica selezionata fornisca un flusso adeguato senza causare un'eccessiva contropressione nel sistema. È necessario calcolare questi valori con precisione per dimensionare correttamente pompe e soffianti.
La versatilità di questi materiali consente loro di risolvere problemi in molteplici industrie pesanti. Le applicazioni ceramiche porose generalmente rientrano in categorie che richiedono un'estrema durabilità sotto stress. Li vediamo sostituire i materiali tradizionali in aree in cui il fallimento non è un’opzione.
Nelle fonderie, la filtrazione del metallo fuso fa molto affidamento sulle schiume di SiC e di zirconio. Questi filtri rimuovono inclusioni non metalliche e scorie da alluminio fuso, ferro e acciaio. Ciò garantisce l'integrità strutturale delle parti finali del getto. Le ceramiche devono resistere all'immenso shock termico del metallo fuso che si riversa direttamente su di esse a temperature superiori a 1.500°C.
Per la filtrazione di gas caldi e liquidi, le ceramiche porose vengono utilizzate nella rimozione del particolato ad alta temperatura. Li utilizziamo per la filtrazione delle ceneri volanti negli impianti di produzione di energia. Sono inoltre utilizzati in sistemi di microfiltrazione a flusso incrociato che gestiscono ambienti di lavorazione chimica aggressivi. In queste applicazioni, le membrane polimeriche si scioglierebbero o si dissolverebbero, ma le ceramiche manterrebbero la struttura dei pori e l’efficienza di filtrazione.
Il controllo delle emissioni automobilistiche rappresenta un vasto campo di applicazione. I favi di cordierite e carburo di silicio costituiscono il nucleo dei convertitori catalitici, dei filtri antiparticolato diesel (DPF) e dei filtri antiparticolato benzina (GPF). La ceramica fornisce un substrato stabile e ad alta temperatura per i washcoat di catalizzatori attivi. Sopravvivono all'ambiente ostile di un sistema di scarico per centinaia di migliaia di miglia.
Queste strutture offrono gli elevati rapporti superficie-volume richiesti per un'efficiente sintesi chimica, il lavaggio dei gas industriali e l'abbattimento dei composti organici volatili (COV). I pori interconnessi garantiscono il massimo tempo di contatto tra i gas di scarico e gli agenti catalitici. Ciò massimizza la conversione degli inquinanti nocivi in gas inerti.
L'industria dei semiconduttori richiede precisione e purezza assolute. Le ceramiche porose di allumina di elevata purezza sono ampiamente utilizzate per produrre mandrini a vuoto. Questi mandrini mantengono i delicati wafer di silicio in modo uniforme durante i processi di litografia, macinazione e taglio a cubetti. La porosità microscopica e uniforme consente una distribuzione uniforme della pressione del vuoto.
Ciò protegge il wafer senza provocare stress meccanici localizzati, deformazioni o contaminazione da particelle. I tradizionali mandrini metallici possono graffiare i wafer o introdurre contaminanti metallici. L'allumina fornisce una superficie pulita, piana e stabile che soddisfa le rigorose tolleranze della moderna produzione di semiconduttori.
I sistemi energetici avanzati sfruttano i profili di permeabilità e conduttività di ceramiche specifiche. Le membrane ceramiche porose funzionano come elettrodi e interconnessioni nelle celle a combustibile a ossido solido (SOFC) e nelle celle elettrolitiche a ossido solido (SOEC). La struttura porosa facilita la diffusione del gas necessario supportando al tempo stesso il trasporto degli ioni attraverso la cella.
Inoltre, i separatori ceramici porosi vengono integrati nelle batterie allo stato solido di prossima generazione. Impediscono la crescita dei dendriti consentendo il movimento ionico. Ciò migliora significativamente la sicurezza e la durata della batteria eliminando gli elettroliti liquidi infiammabili utilizzati nelle tradizionali batterie agli ioni di litio.
Le ceramiche porose a cellule chiuse sono isolanti eccezionali. Sono utilizzati per produrre mobili per forni, rivestimenti di forni ad alta temperatura e scudi termici aerospaziali. Le piastrelle utilizzate sulle navette spaziali ne sono un classico esempio. L'aria intrappolata all'interno dei pori chiusi impedisce il trasferimento di calore conduttivo.
La matrice ceramica resiste all'esposizione diretta a fonti di calore estreme. Utilizziamo questi materiali per rivestire forni industriali, riducendo i consumi energetici mantenendo il calore contenuto all'interno della camera di cottura. Sono leggeri, il che riduce la massa termica dei carri del forno, consentendo cicli di riscaldamento e raffreddamento più rapidi.
In campo medico, ceramiche biocompatibili come l’idrossiapatite (HA), il fosfato tricalcico (TCP) e l’allumina porosa vengono utilizzate per innesti ossei e impianti ortopedici. Il corpo non rifiuta questi materiali. Forniscono un’impalcatura per la crescita di nuovo tessuto osseo.
Le dimensioni dei pori sono rigorosamente controllate, tipicamente tra 100 e 400 µm. Questo specifico intervallo di dimensioni facilita l’osteoconduzione (la crescita del tessuto osseo naturale) e la vascolarizzazione. I vasi sanguigni possono crescere attraverso i pori, garantendo che l'impianto si integri perfettamente con il corpo del paziente e diventi una parte permanente della struttura scheletrica.

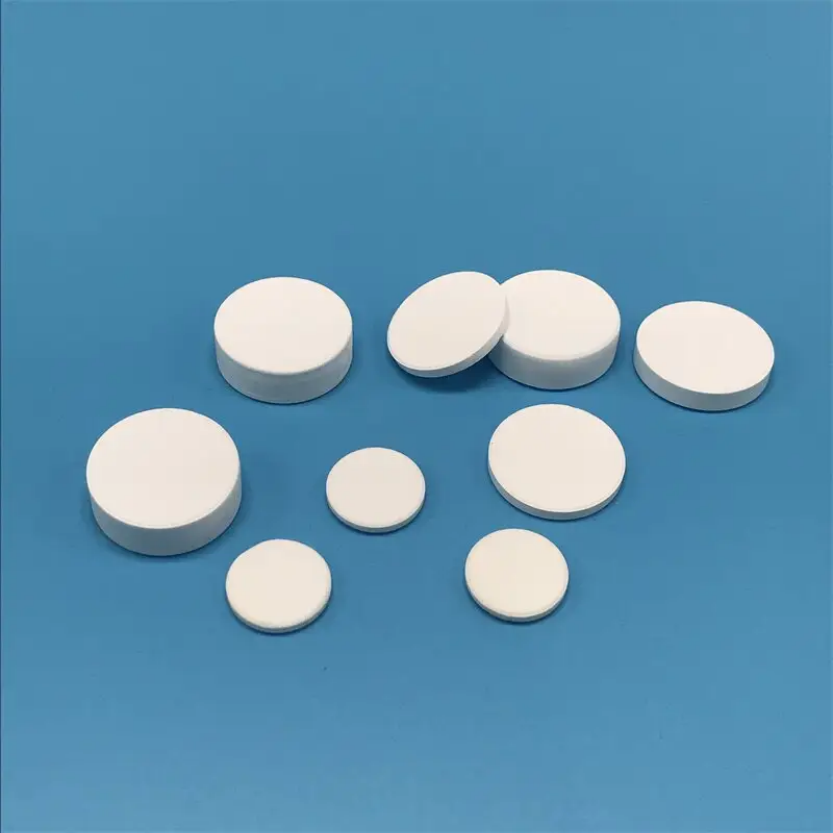

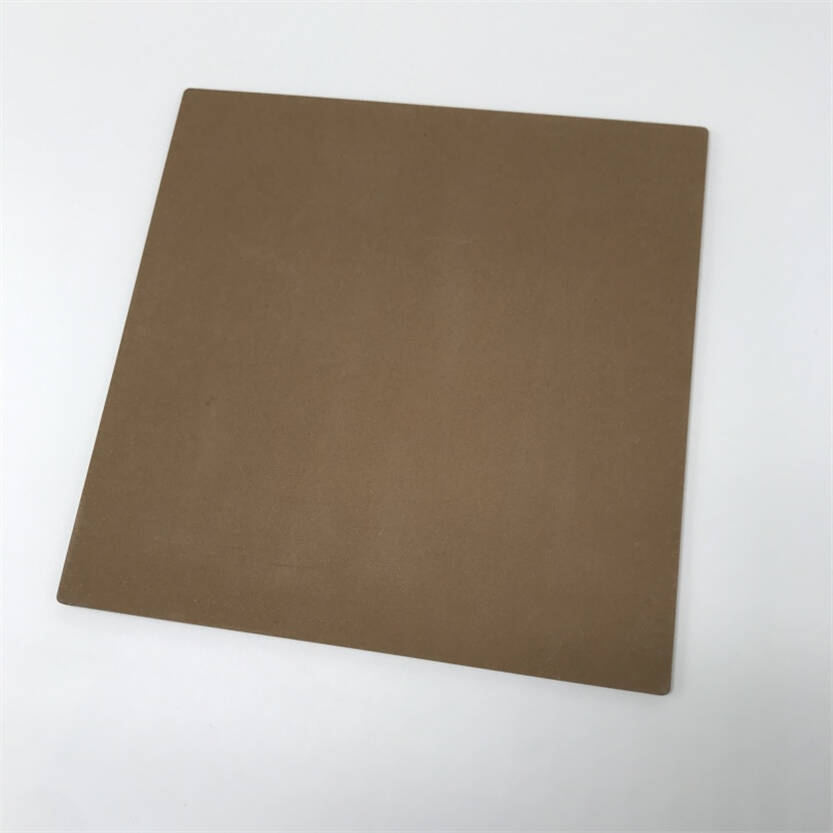

Il processo di produzione determina l’architettura finale dei pori. La sinterizzazione parziale prevede la lavorazione delle polveri ceramiche a temperature più basse o per durate più brevi rispetto alle ceramiche completamente dense. Ciò consente alle particelle di legarsi nei loro punti di contatto (strozzatura) lasciando intatti i vuoti interstiziali naturali tra le particelle. Puoi controllare la porosità regolando la dimensione iniziale delle particelle e il profilo di sinterizzazione.
Questo metodo fornisce un'eccellente resistenza meccanica e dimensioni dei pori altamente prevedibili. È ideale per componenti di filtrazione di precisione. Tuttavia, è generalmente limitato a livelli di porosità complessivi più bassi, in genere attorno al 40-50%. Per le applicazioni che richiedono frazioni di vuoti più elevate, sono necessari metodi alternativi. La sinterizzazione parziale è altamente scalabile ed economica per la produzione di grandi volumi di forme semplici come tubi e piastre.
Quando è necessaria un'elevata porosità (fino al 90%), il modello di replica è il metodo standard. Una spugna di schiuma di poliuretano è imbevuta di un impasto ceramico. La spugna viene quindi strizzata per rimuovere l'impasto liquido in eccesso, lasciando un rivestimento sui montanti polimerici. Durante la cottura, la spugna polimerica brucia e il rivestimento ceramico si sinterizza, lasciando una schiuma ceramica reticolata altamente porosa. Ecco come vengono realizzati i filtri in metallo fuso.
La schiuma diretta prevede l'iniezione di un gas in una sospensione ceramica per creare bolle. L'impasto liquido espanso viene quindi essiccato e sinterizzato. Questo metodo consente la creazione di strutture sia a cellule aperte che a cellule chiuse a seconda della formulazione. Offre un buon controllo sulla dimensione dei pori ed è utile per creare mattoni isolanti leggeri e componenti strutturali.
Definire la temperatura operativa massima e l'esposizione chimica per selezionare il materiale di base appropriato.
Determinare la portata richiesta e la caduta di pressione consentita per stabilire la dimensione dei pori necessaria e la frazione di vuoti a celle aperte.
Calcolare il carico meccanico che il componente sopporterà per garantire che il livello di porosità scelto non comprometta l'integrità strutturale.
Consulta i produttori per abbinare l'architettura dei pori richiesta con il metodo di produzione più scalabile.
R: La temperatura massima dipende dal materiale specifico. L'allumina funziona fino a 1.600°C. Il carburo di silicio e la zirconio resistono a temperature superiori a 1.800°C e 2.000°C a seconda dell'atmosfera e del carico strutturale.
R: I filtri ceramici vengono rigenerati tramite combustione termica (calcinazione) per rimuovere i contaminanti organici. È inoltre possibile utilizzare il controlavaggio chimico con acidi o alcali forti che distruggerebbero i filtri metallici o polimerici.
R: Le ceramiche a celle aperte hanno pori interconnessi che consentono il passaggio di fluidi e gas, rendendole ideali per la filtrazione. Le ceramiche a cellule chiuse hanno pori isolati e sigillati che intrappolano l'aria, rendendole eccellenti isolanti termici.
R: La cordierite ha un coefficiente di dilatazione termica estremamente basso. Ciò gli consente di sopravvivere ai rapidi ed estremi sbalzi di temperatura dei sistemi di scarico automobilistici senza rompersi a causa dello shock termico.
R: Sì, ma richiede utensili diamantati specializzati. Poiché la ceramica è estremamente dura e fragile, la lavorazione viene spesso eseguita allo stato verde o bisquit prima della sinterizzazione finale per ridurre i costi.
R: Porosità e resistenza meccanica hanno una relazione inversa. All’aumentare della percentuale di spazio vuoto, la resistenza alla compressione e alla flessione della ceramica diminuisce significativamente a causa della riduzione del materiale solido portante.
