La crescente dipendenza dai processi di ossidazione avanzati per il trattamento delle acque reflue industriali, la bonifica commerciale e la sanificazione di alto livello ha reso la tecnologia dell’ozono un investimento infrastrutturale fondamentale. Un commerciale generatore di ozono è un dispositivo elettromeccanico progettato per produrre artificialmente gas ozono in loco. Ciò avviene rompendo le molecole di ossigeno biatomico stabili e consentendo loro di ricombinarsi in ozono altamente reattivo. Sebbene altamente efficace, l’ozono rimane intrinsecamente instabile e pericoloso. L’incomprensione della termodinamica e della meccanica alla base del funzionamento di questi sistemi spesso porta a un dimensionamento improprio del sistema. Ciò crea gravi responsabilità in termini di sicurezza, un rapido degrado delle apparecchiature e alti tassi di guasto operativo. I gestori delle strutture, gli ingegneri di processo e i responsabili della sicurezza ambientale devono comprendere gli esatti meccanismi fisici e chimici alla base di questi dispositivi. Questa guida analizza gli aspetti scientifici delle apparecchiature, mappa i metodi di generazione per specifiche applicazioni commerciali e fornisce un quadro tecnico per la valutazione e l'implementazione dei sistemi di ozono industriale.
Il meccanismo determina l'applicazione: la scelta tra la generazione di scarica a effetto corona, ultravioletta (UV) e ozono elettrolitico ha un impatto diretto sulla concentrazione dell'output, sui costi operativi e sull'idoneità al trattamento dell'aria rispetto al trattamento dell'acqua.
Il gas di alimentazione è fondamentale: l'utilizzo dell'aria ambiente anziché dell'ossigeno concentrato altera sostanzialmente l'efficienza, gli intervalli di manutenzione e i rischi dei sottoprodotti dell'acido nitrico del sistema.
La sicurezza non è negoziabile: una corretta implementazione richiede il rigoroso rispetto dei limiti di esposizione OSHA ed EPA, che richiedono unità integrate di distruzione dell'ozono e un monitoraggio ambientale continuo.
Un generatore di ozono funziona come un impianto di produzione chimica localizzato. Produce in loco un ossidante altamente reattivo e di breve durata. Ciò elimina la necessità di trasporto, movimentazione e stoccaggio di sostanze chimiche pericolose. La funzione principale si basa sulla scissione delle molecole di ossigeno stabili. Stai essenzialmente costruendo un impianto di produzione di gas su piccola scala all'interno della tua sala meccanica. L'apparecchiatura richiede una calibrazione precisa, controlli ambientali rigorosi e programmi di manutenzione rigorosi per funzionare in modo sicuro ed efficace.
La creazione di ozono richiede un notevole apporto di energia. La reazione endotermica assorbe calore mentre allontana le molecole di ossigeno. La reazione specifica richiede +285,4 kJ/mol di energia. Una volta formata, la molecola di ozono rimane altamente instabile. Possiede una breve emivita. In genere lo vedrai durare circa 20 minuti in acqua pulita. Può durare fino a diverse ore all'aria secca. Dopo questo periodo, ritorna naturalmente all'ossigeno biatomico stabile. Questa instabilità significa che non è possibile immagazzinare l'ozono in serbatoi o bombole. Devi generarlo esattamente quando e dove ne hai bisogno. Questa realtà termodinamica fondamentale determina ogni aspetto della progettazione del sistema, dal dimensionamento dell'alimentatore ai requisiti di raffreddamento.
La temperatura gioca un ruolo fondamentale in questo processo. All’aumentare della temperatura ambiente o del gas di alimentazione, la velocità di decomposizione dell’ozono accelera in modo esponenziale. Se il tuo generatore si surriscalda, stai distruggendo l’ozono quasi con la stessa velocità con cui lo crei. Questo è il motivo per cui la gestione termica non è una funzionalità opzionale; è la spina dorsale di una produzione efficiente. Gli ingegneri devono tenere conto della temperatura ambiente, della temperatura dell'acqua di raffreddamento e del calore generato dalla scarica elettrica stessa.
È necessario stabilire un confine rigoroso tra i dispositivi consumer a basso rendimento e i sistemi commerciali ad alto rendimento. I purificatori d’aria di consumo spesso commercializzano l’ozono in modo ingannevole. Non hanno la potenza necessaria per una vera bonifica e spesso producono sottoprodotti pericolosi a causa della scarsa preparazione del gas di alimentazione. I sistemi commerciali gestiscono spazi non occupati o circuiti chiusi di trattamento dell'acqua. Forniscono risultati precisi e ad alto volume necessari per attività di ossidazione pesante.
Le unità industriali sono dotate di dielettrici per carichi pesanti, concentratori di ossigeno integrati e sofisticati controllori logici. Sono costruiti per funzionare continuamente per migliaia di ore. Le unità di consumo in genere utilizzano piastre economiche in vetro o ceramica che si sporcano rapidamente e si guastano sotto carico continuo. Quando si specificano le apparecchiature per una struttura, è necessario guardare oltre le affermazioni di marketing e valutare la capacità di produzione grezza, la qualità dei componenti interni e la capacità del sistema di gestire lo stress termico continuo.
| Specifiche | Grado di consumo | Grado industriale |
|---|---|---|
| Capacità di uscita | < 1 g/ora | Da 10 a 5000+ g/ora |
| Alimentare il gas | Aria ambiente della stanza | Ossigeno concentrato (PSA) o aria ultra-secca |
| Metodo di raffreddamento | Piccola ventola interna | Raffreddamento a liquido (circuiti ad acqua refrigerata) |
| Ciclo di lavoro | Intermittente (1-2 ore) | Continuo (funzionamento 24 ore su 24, 7 giorni su 7) |
| Sistemi di controllo | Temporizzatore di base | PLC con interblocchi di monitoraggio ambientale |
Per comprendere la generazione di ozono è necessario esaminare i tre metodi principali utilizzati sul campo. Ciascun metodo offre vantaggi distinti e limitazioni operative specifiche. La selezione del metodo sbagliato per la tua applicazione garantisce il fallimento.

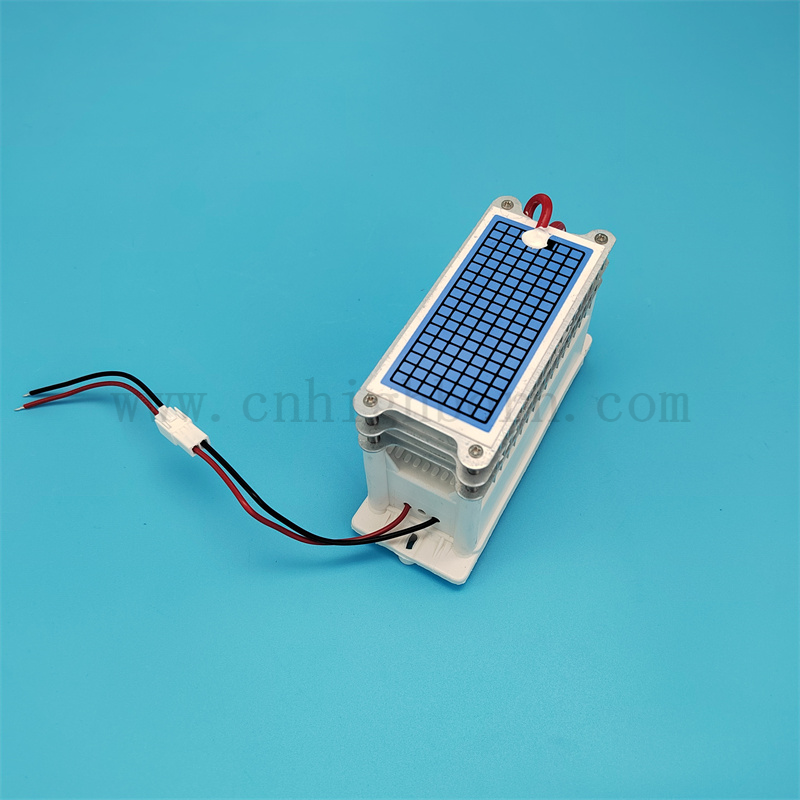

La scarica a corona simula i fulmini naturali. Fa passare una scarica elettrica ad alta tensione e alta frequenza attraverso un gas di alimentazione contenente ossigeno. Una barriera dielettrica controlla questa scarica, impedendo un arco diretto. La microscarica divide le molecole di ossigeno in radicali liberi dell'ossigeno altamente instabili. Questi radicali poi si scontrano con le molecole di ossigeno rimanenti per formare ozono. La precisione del traferro dielettrico e la frequenza di alimentazione determinano l'efficienza della reazione.
Questo metodo offre la più alta concentrazione di ozono. Puoi aspettarti dall'1% al 15% in peso a seconda del gas di alimentazione. Si ridimensiona eccezionalmente bene. Gli ingegneri lo utilizzano per il trattamento delle acque comunali, piscine commerciali, acque reflue industriali e bonifica degli odori pesanti. Tuttavia, rimane altamente sensibile all'umidità. È necessario fornire gas di alimentazione secco e pulito. L'umidità porta alla formazione di acido nitrico. Questo acido corrode i componenti interni, distrugge le guarnizioni e riduce drasticamente le prestazioni. Ho visto interi collettori in acciaio inossidabile consumati in mesi perché una struttura trascurava la manutenzione dell'essiccatore.
La manutenzione dei sistemi di scarica a effetto corona richiede il rigoroso rispetto dei programmi. È necessario staccare i tubi dielettrici, pulirli con solventi specifici per rimuovere i depositi organici e ispezionare i fusibili dell'alta tensione. Se un tubo si rompe, può mandare in cortocircuito l'intero trasformatore. È necessaria un'adeguata filtrazione del gas di alimentazione fino a 0,1 micron per evitare che la polvere si depositi sulle pareti della cella corona.
I sistemi UV utilizzano lunghezze d'onda specifiche della luce per dividere fotochimicamente le molecole di ossigeno. Usano specificamente i raggi UV sotto vuoto a 184,9 nm. Questo imita la creazione naturale di ozono nella stratosfera terrestre. Il gas di alimentazione passa sopra le lampade UV e l'energia dei fotoni rompe i legami dell'ossigeno. È un processo meccanico più semplice con meno parti mobili rispetto alla scarica a corona.
Questi sistemi comportano una barriera di configurazione iniziale inferiore. Sono meno sensibili all'umidità ambientale, il che significa che non sono necessarie complesse apparecchiature per l'essiccazione dell'aria. Tuttavia, producono una concentrazione di ozono significativamente inferiore. La produzione generalmente scende al di sotto dello 0,1% in peso. La generazione fotochimica si rivela inefficiente per le applicazioni industriali ad alta richiesta. Funziona meglio per il trattamento dell'aria commerciale leggero, i sistemi di scarico o le applicazioni spa su piccola scala. Si noti che le lampade UV che funzionano a 253,7 nm in realtà distruggono l'ozono. È necessario considerare questo aspetto nei progetti a doppia lunghezza d'onda. Se si scambiano i tipi di lampade durante un ciclo di manutenzione, si neutralizzerà completamente la potenza del sistema.
Il degrado della lampada è la principale preoccupazione di manutenzione in questo caso. Le lampade UV perdono intensità nel tempo, anche se continuano ad accendersi. È necessario sostituirli ogni 8.000-10.000 ore di funzionamento. I manicotti in quarzo che proteggono le lampade devono essere puliti regolarmente, poiché qualsiasi accumulo di polvere o olio blocca la luce UV e interrompe completamente la produzione.
I sistemi elettrolitici generano ozono direttamente dalle molecole d'acqua. Hanno diviso l'acqua utilizzando una membrana a scambio protonico (PEM) e una corrente elettrica. Ciò elimina completamente la necessità di un'alimentazione gassosa. L'anodo e il catodo vengono premuti direttamente contro la membrana e, quando l'acqua scorre attraverso l'anodo, viene ossidata in ozono e ossigeno.
Questo metodo dissolve l'ozono direttamente nel flusso d'acqua. Presenta zero rischi di rilascio di gas nell'aria ambiente durante il normale funzionamento. Produce ozono disciolto altamente concentrato, che spesso raggiunge il 20% in peso nella zona di reazione localizzata. Il compromesso comporta elevati requisiti di attrezzatura iniziale. È necessario utilizzare acqua altamente purificata, ad esempio acqua ad osmosi inversa o deionizzata. L'acqua del rubinetto standard contiene calcio e magnesio, che incrostano immediatamente la membrana, causandone un guasto irreversibile in pochi giorni.
Questi sistemi sono ampiamente utilizzati nei circuiti idrici farmaceutici, nella produzione di semiconduttori e nella lavorazione alimentare specializzata dove è severamente vietata l'introduzione di aria esterna (e potenziali contaminanti presenti nell'aria). La manutenzione prevede il monitoraggio della conduttività dell'acqua e la sostituzione del gruppo cella PEM quando la tensione scende al di sotto delle soglie operative.
Per selezionare l'attrezzatura giusta è necessario che le specifiche tecniche corrispondano alle esatte esigenze della struttura. È necessario valutare la capacità di uscita, la preparazione del gas, il raffreddamento e le capacità di trasferimento di massa. Un fallimento in uno qualsiasi di questi quattro pilastri paralizzerà la tua installazione.
È necessario abbinare la produzione di grammi all'ora alla specifica richiesta di ossigeno biologico o chimico dell'ambiente di destinazione. Il sottodimensionamento porta a una sanificazione fallita. Il sistema non raggiungerà mai il potenziale di ossidoriduzione (ORP) richiesto. Il sovradimensionamento senza controlli adeguati porta a concentrazioni ambientali pericolose. Inoltre spreca una notevole energia elettrica.
Calcolare il volume totale di acqua o volume d'aria da trattare.
Determinare il carico massimo di contaminanti (BOD/COD) durante le ore di massima produzione.
Considera il tempo di dimezzamento dell'ozono alla tua temperatura operativa specifica.
Calcolare l'efficienza di trasferimento di massa richiesta in base al metodo di iniezione.
Seleziona un generatore che fornisca il 20% di capacità in più rispetto alla domanda di picco calcolata per tenere conto del degrado del sistema nel tempo.
Investire in un concentratore di ossigeno integrato aumenta significativamente la resa di ozono. Utilizzando la tecnologia PSA (Pressure Swing Adsorption) è possibile aumentare la produzione fino al 400%. Inoltre prolunga la durata del tubo dielettrico eliminando gli ossidi di azoto. I sistemi PSA utilizzano letti di zeolite per rimuovere l'azoto dall'aria compressa, fornendo ossigeno puro al 90-95% al generatore.
Se si utilizza l'aria ambiente, sono assolutamente necessari essiccatori d'aria ad adsorbimento o a refrigerazione. È necessario mantenere un punto di rugiada inferiore a -60°C per proteggere le celle corona dai danni causati dall'umidità. Un semplice filtro a coalescenza non è sufficiente. Hai bisogno di un essiccatore ad adsorbimento rigenerativo a doppia torre. Installo sempre un monitor del punto di rugiada con un interblocco automatico; se il punto di rugiada sale sopra i -50°C il generatore si spegne automaticamente per proteggere le celle.
La generazione di ozono rimane altamente inefficiente per quanto riguarda la conversione energetica. Dall'85% al 90% dell'energia elettrica viene convertita direttamente in calore. Il calore accelera la decomposizione termica dell'ozono in ossigeno. Un raffreddamento adeguato è fondamentale per mantenere i rendimenti in uscita. Se il tuo sistema di raffreddamento si guasta, la produzione di ozono scende quasi a zero, anche se il generatore sta assorbendo la massima potenza.
I sistemi raffreddati ad aria funzionano bene per la portabilità e l'uso intermittente, come il ripristino degli incendi. I sistemi raffreddati ad acqua utilizzano camere dielettriche a doppia camicia collegate a refrigeratori a circuito chiuso. Ne hai bisogno per operazioni industriali continue e ad alto rendimento. Monitorare sempre le temperature di ingresso e uscita dell'acqua di raffreddamento. Un delta-T (differenza di temperatura) maggiore di 5°C indica un flusso scarso o gravi incrostazioni all'interno della camicia di raffreddamento, che richiedono un lavaggio acido immediato.
Per le applicazioni idriche, far entrare il gas nel liquido è la parte più difficile. Gli iniettori Venturi utilizzano differenziali di pressione basati sul principio di Bernoulli. Aspirano il gas ozono nel flusso d'acqua, raggiungendo efficienze di trasferimento di massa fino al 90%. È necessario dimensionare perfettamente il Venturi in base alla portata dell'acqua per creare il vuoto necessario.
Le colonne con diffusore a bolle offrono un'alternativa a bassa pressione. Sono meno efficienti, in genere raggiungono un'efficienza di trasferimento compresa tra il 10% e il 15% e rimangono inclini alla formazione di gas. Sono necessari enormi serbatoi di contatto per far funzionare i diffusori. Ricorda che la legge di Henry detta la solubilità. Pressioni operative più elevate e temperature dell’acqua più basse migliorano drasticamente la dissoluzione dell’ozono. L'iniezione di ozono in un circuito pressurizzato del flusso laterale prima di miscelarlo nuovamente nel flusso principale è il metodo più affidabile per il trattamento delle acque industriali.
L’impiego di potenti ossidanti richiede rigorosi protocolli di sicurezza. È necessario gestire la conformità normativa, il degrado dei materiali e i rischi di esposizione ambientale. L'ozono non discrimina; ossiderà i tuoi polmoni con la stessa efficacia con cui ossida i contaminanti delle acque reflue.
È necessario rispettare rigorosamente il limite di esposizione consentito dall'OSHA. Questo limite è pari a 0,1 ppm su un turno di 8 ore. Le linee guida NIOSH fissano la soglia di pericolo immediato per la vita o la salute (IDLH) a 5 ppm. Per la lavorazione degli alimenti, la FDA e l'USDA classificano l'ozono come generalmente riconosciuto come sicuro (GRAS) per il contatto diretto con gli alimenti e le superfici a contatto con gli alimenti in base a normative specifiche. È necessario conservare registri dettagliati delle calibrazioni del monitor ambientale per dimostrare la conformità durante gli audit della struttura.
L’ozono degraderà rapidamente la gomma naturale, alcune plastiche e i cavi non protetti. È necessario garantire che tutte le parti, i tubi e le guarnizioni a contatto con il fluido utilizzino materiali altamente resistenti all'ozono. L'uso del materiale sbagliato della guarnizione comporterà una perdita catastrofica in pochi giorni.
| Valutazione di compatibilità | dei materiali | Usi comuni nei sistemi di ozono |
|---|---|---|
| Teflon (PTFE) | Eccellente (Classe A) | Tubazioni gas, sedi valvole, guarnizioni |
| Acciaio inossidabile 316L | Eccellente (Classe A) | Tubazioni, camere di reazione, raccordi |
| Kynar (PVDF) | Eccellente (Classe A) | Iniettori, tubazioni rigide, alloggiamenti sensori |
| Viton | Buono (Classe B) | O-ring, guarnizioni dinamiche |
| Gomma naturale | Degradazione grave (non utilizzare) | Nessuno |
| PVC standard | Scarso (Classe C) | Evitare nelle linee del gas ad alta concentrazione |
È necessario implementare unità di distruzione dell'ozono per uno sfogo sicuro. Le unità di distruzione termica riscaldano il gas a oltre 300°C per una distruzione istantanea. Le unità catalitiche utilizzano catalizzatori a base di biossido di manganese o ossido di rame per convertire l'ozono residuo in ossigeno senza richiedere massicci riscaldatori elettrici. Proteggere le unità di distruzione catalitica dall'umidità, poiché la condensa accecherà permanentemente il letto catalitico.
Integra sensori elettrochimici o di assorbimento UV automatizzati nella tua struttura. Questi devono spegnere automaticamente il generatore se i livelli ambientali superano le soglie di sicurezza. Posiziona i sensori vicino al pavimento, poiché l'ozono è più pesante dell'aria e si accumula nelle aree basse. Quando si tratta l'acqua contenente ioni bromuro, è necessario mitigare il rischio della formazione di bromato attraverso una regolazione precisa del pH o l'aggiunta di ammoniaca. Il bromato è un agente cancerogeno regolamentato e ignorare questa sostanza chimica nelle applicazioni per l'acqua potabile comporterà gravi sanzioni normative.
Un sistema di ozono fornisce una produzione chimica potente e localizzata. È necessario allineare esattamente il metodo di generazione con la vostra applicazione commerciale. Segui questi passaggi attuabili per garantire una distribuzione corretta:
Condurre una valutazione approfondita del sito per determinare l'esatta richiesta di ossigeno biologico e chimico.
Valuta la ventilazione esistente della tua struttura e la qualità dell'aria ambiente per determinare i requisiti del gas di alimentazione.
Controllare tutte le tubazioni, le guarnizioni e i materiali strutturali nell'area di trattamento per verificarne la rigorosa compatibilità con l'ozono.
Consultare un tecnico dell'integrazione per progettare un sistema di dissoluzione a circuito chiuso o un'applicazione ambientale monitorata in modo sicuro.
Installare monitor di sicurezza ambientale ridondanti collegati direttamente all'alimentazione del generatore.
R: Gli ionizzatori rilasciano ioni caricati negativamente per raggruppare insieme le particelle per la filtrazione meccanica. Non distruggono i contaminanti. I generatori di ozono producono un gas altamente reattivo che ossida chimicamente e distrugge odori, batteri e contaminanti organici a livello molecolare.
R: Nell'aria ambiente, l'ozono ha un tempo di dimezzamento di circa 20-30 minuti prima di tornare ad ossigeno. In acqua si dissipa molto più velocemente, in genere entro 10-20 minuti a seconda della temperatura dell'acqua, del pH e del carico organico.
R: Il PVC standard si degrada nel tempo in presenza di elevate concentrazioni di ozono. Diventa fragile e si rompe. È necessario utilizzare CPVC per basse concentrazioni o passare a Teflon (PTFE), Kynar (PVDF) o acciaio inossidabile 316L per applicazioni industriali.
R: La polvere bianca all'interno della cella corona solitamente indica la formazione di acido nitrico che reagisce con i componenti interni. Ciò accade quando si utilizza aria ambiente con elevata umidità come gas di alimentazione senza un'adeguata essiccazione dell'essiccante.
R: Sebbene non sia sempre obbligatorio, un concentratore di ossigeno aumenta significativamente la resa di ozono, riduce il consumo di energia per grammo di ozono e previene la formazione di ossidi di azoto corrosivi all'interno della cella del generatore.
R: È necessario calibrare i sensori ambientali elettrochimici almeno ogni sei mesi. Le testine dei sensori si degradano nel tempo e perdono sensibilità, il che può portare a livelli di esposizione pericolosi se lasciati senza controllo durante il funzionamento continuo della struttura.
