Guasti imprevisti delle pompe causano gravi tempi di fermo industriale. L’improvvisa perdita di contenimento del fluido non solo arresta la produzione, ma introduce anche problemi critici di conformità ambientale e rischi per la sicurezza sul posto di lavoro. Al centro di questa vulnerabilità meccanica si trova la faccia della tenuta. La scelta del materiale sbagliato accelera danni costosi e catastrofici.

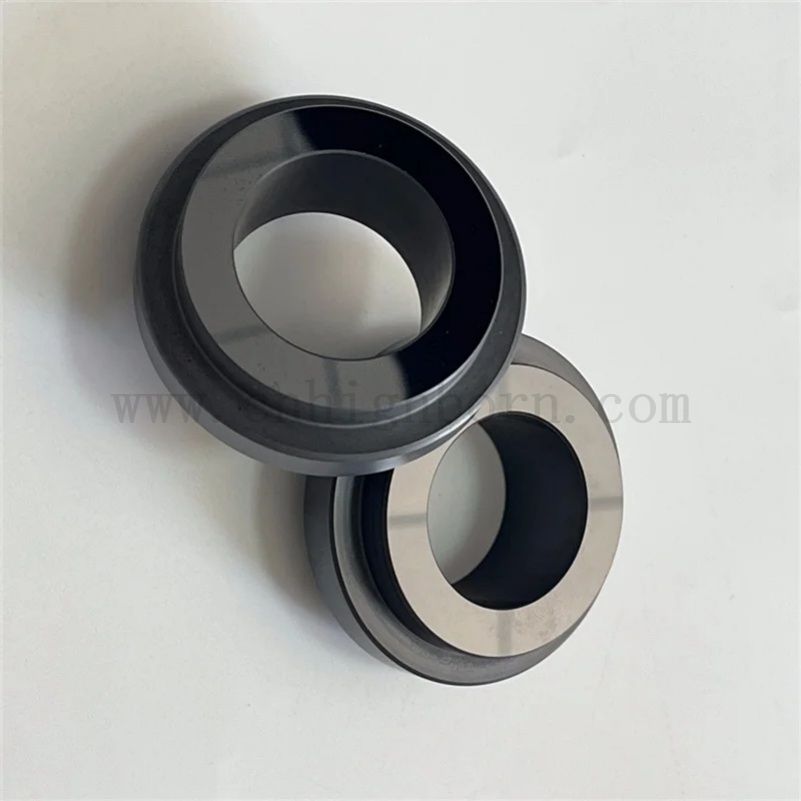

Per contrastare questo problema, ingegneri e responsabili degli approvvigionamenti specificano costantemente l' anello di tenuta meccanica SiC come la massima protezione per le impegnative operazioni di trasferimento dei fluidi. Scrivere semplicemente 'carburo di silicio' su un ordine di acquisto, tuttavia, è la ricetta per un fallimento prematuro. Gli acquirenti del fondo dell'imbuto devono abbinare meticolosamente l'esatto grado di produzione, la finitura superficiale microscopica e le tolleranze dimensionali alle dinamiche uniche del loro sistema. Questa guida completa ti guida attraverso le precise fasi ingegneristiche necessarie per specificare la soluzione di tenuta perfetta, garantendo affidabilità a lungo termine anche negli ambienti più difficili.
Il materiale è importante: la scelta tra carburo di silicio sinterizzato (SSiC) e carburo di silicio legato a reazione (RBSiC) dipende interamente dal pH chimico e dall'abrasività del mezzo pompato.
La finitura determina l'attrito: la topografia superficiale microscopica di una faccia di tenuta influisce direttamente sulla generazione di calore, sulla ritenzione del film fluido e sulla sopravvivenza nel funzionamento a secco.
La precisione previene i guasti: le tolleranze dimensionali esatte devono tenere conto della dilatazione termica, evitando che la fragile ceramica si frantumi in condizioni di alta pressione.
La personalizzazione è fondamentale: per le pompe legacy o le applicazioni industriali estreme, progettare un profilo su misura spesso fornisce un ritorno sull'investimento significativamente migliore rispetto alle alternative standard disponibili in commercio.
Recenti analisi di mercato indicano un cambiamento definitivo nei protocolli di gestione dei fluidi in tutto il mondo. Spinti da normative ambientali sempre più rigorose, come gli aggiornamenti dello standard API 682 che mirano alle emissioni fuggitive, gli impianti industriali stanno eliminando gradualmente i tradizionali premistoppa. Inoltre, la rapida espansione di processi chimici complessi richiede tenute meccaniche a perdita zero in grado di funzionare in ambienti pressione-temperatura (PT) estremi.
Di conseguenza, il carburo di silicio non è più visto semplicemente come un aggiornamento premium. È diventata la linea di base obbligatoria per la conformità e la sicurezza operativa. Mentre le industrie spingono le pompe a funzionare più velocemente, a temperature più elevate e più a lungo, la domanda di ceramiche tecniche altamente ingegnerizzate e specifiche per l’applicazione sta superando i materiali standard legacy.

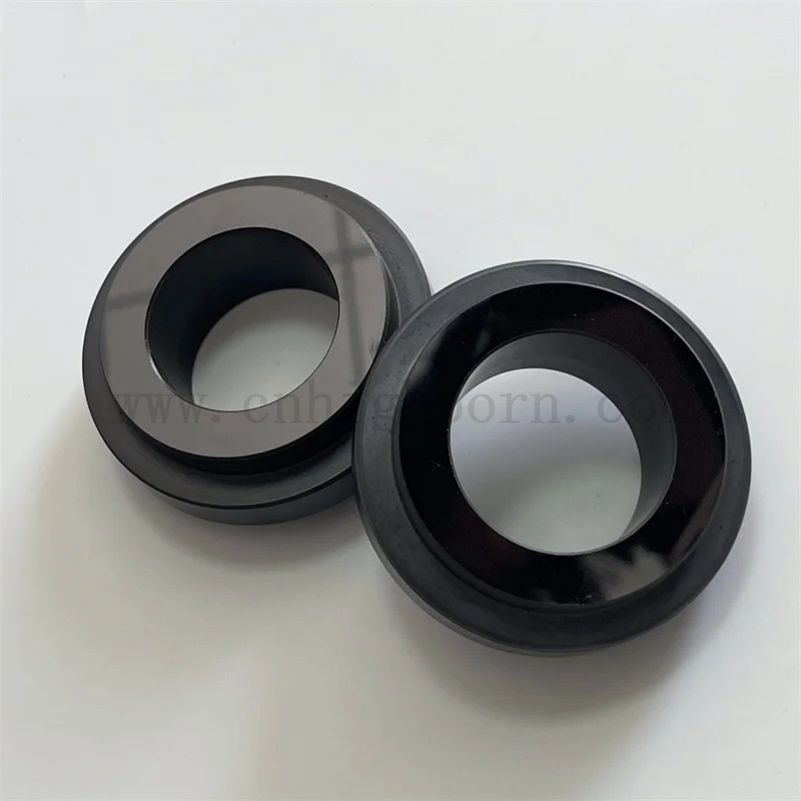

Quando si valutano i componenti della tenuta meccanica, una di alta qualità parte in ceramica di carburo di silicio supera drasticamente le prestazioni della tradizionale grafite di carbonio, dell'ossido di alluminio e persino del carburo di tungsteno. La ragione principale risiede nella sua struttura molecolare unica, che fornisce una combinazione rara ed altamente efficace di proprietà meccaniche e termiche.
| Tipo di materiale | Durezza (HV) | Conducibilità termica | Resistenza chimica (pH) | Applicazione ottimale |
|---|---|---|---|---|
| Grafite di carbonio | ~100 - 150 | Moderare | Variabile (dipende dalla resina) | Lavoro leggero, tollerante al funzionamento a secco |
| Carburo di tungsteno | ~1500 | Alto | 2 - 12 (a seconda del legante) | Elevato impatto meccanico |
| Carburo di silicio (SiC) | 2500 - 2800+ | Eccellente (~120 W/m·K) | 0 - 14 (SSiC) | Grave abrasione e corrosione |
Eccezionale durezza e resistenza all'usura: il carburo di silicio si colloca appena sotto il diamante sulla scala di durezza Mohs. Con una densità tipica compresa tra 3,10 e 3,15 g/cm³ e una durezza superiore a HV 2500, questa densità estrema si traduce direttamente in un componente altamente durevole. Durante il trattamento di fluidi fortemente carichi di particelle solide abrasive, come minerali, sabbia silicea o fanghi chimici cristallizzati, la faccia della tenuta resiste attivamente alle rigature. Mentre le tradizionali guarnizioni in carbonio si degradano rapidamente in queste condizioni, il SiC mantiene la sua geometria strutturale piatta per periodi operativi prolungati.
Elevata conduttività termica: le tenute meccaniche generano un immenso calore di attrito localizzato durante la rotazione dell'albero ad alta velocità. Il carburo di silicio presenta un'eccezionale conduttività termica, dissipando rapidamente il calore lontano dalle facce di accoppiamento. Questo rapido trasferimento termico impedisce l'ebollizione localizzata del film di fluido lubrificante. Mantenere questa barriera liquida è fondamentale; senza di esso si verificano condizioni catastrofiche di funzionamento a secco.
Inerzia chimica universale: a differenza delle leghe metalliche che si corrodono o si degradano, il carburo di silicio ad elevata purezza rimane strutturalmente stabile in un intervallo di pH molto ampio (pH da 0 a 14). Gestisce acidi aggressivi, basi aggressive e composti organici volatili senza subire degrado strutturale o rigonfiamento volumetrico.
Non tutto il carburo di silicio è prodotto allo stesso modo. Lo specifico metodo di sinterizzazione altera drasticamente la microstruttura finale della ceramica. Pertanto, gli ingegneri devono scegliere attentamente tra due gradi di produzione primari in base alla natura chimica e fisica del fluido pompato.
Il carburo di silicio alfa sinterizzato (SSiC) è prodotto utilizzando polvere di carburo di silicio estremamente fine e di elevata purezza. Viene sinterizzato in un forno specializzato a temperature superiori a 2000°C senza l'aggiunta di silicio metallico libero. Questo processo di produzione avanzato crea una microstruttura densa e monofase.
Poiché non contiene assolutamente silicio metallico libero, SSiC offre una resistenza chimica quasi universale. È la scelta obbligatoria per le pompe chimiche centrifughe che gestiscono acidi forti (come acido cloridrico, nitrico o solforico al 98%) e soluzioni altamente caustiche. Se l'ambiente della pompa prevede sostanze chimiche aggressive, solventi volatili e temperature di esercizio elevate, SSiC fornisce l'integrità strutturale necessaria per prevenire la corrosione chimica.
Al contrario, il carburo di silicio legato alla reazione (RBSiC) viene prodotto infiltrando una matrice porosa di carbonio e carburo di silicio con silicio metallico fuso. Questo processo specifico lascia circa dall'8% al 12% di silicio libero distribuito in tutta la matrice ceramica.
Mentre la presenza di silicio libero riduce leggermente la sua resistenza alle sostanze caustiche forti, RBSiC eccelle nelle prestazioni tribologiche (attrito e usura). L'esclusiva struttura a due fasi fornisce un coefficiente di attrito naturalmente più basso. Di conseguenza, è una scelta eccellente per pompe per liquami per impieghi gravosi, trattamento delle acque reflue e applicazioni con liquidi abrasivi. In questi ambienti meccanici difficili, l'usura abrasiva delle particelle solide rappresenta una minaccia molto più grande per la longevità delle tenute rispetto all'attacco chimico.
La topografia microscopica della superficie di una guarnizione di pompa in ceramica determina l'efficacia con cui mantiene una pellicola di fluido lubrificante. Se la finitura superficiale viene specificata in modo errato, l'attrito aumenta in modo esponenziale, portando a un'eccessiva generazione di calore e a guasti meccanici prematuri.
Le facce della tenuta meccanica devono essere eccezionalmente piatte per evitare perdite di fluido sotto pressione. I produttori utilizzano lappatrici di precisione per ottenere la planarità ottica. Nell'industria, questa planarità viene misurata utilizzando bande luminose monocromatiche all'elio. Un anello di tenuta industriale standard richiede una planarità di una o due bande luminose (da circa 0,3 a 0,6 micrometri). Questa estrema precisione garantisce che le facce stazionarie e rotanti si combinino perfettamente, creando una barriera impenetrabile.
Un malinteso frequente in ambito ingegneristico è che una finitura altamente lucida, a specchio, sia sempre migliore per le applicazioni di sigillatura. In realtà, una finitura leggermente opaca e lappata spesso offre prestazioni significativamente migliori sul campo. I pori microscopici presenti in una finitura opaca (tipicamente un valore Ra intorno a 0,15 µm) agiscono come minuscoli serbatoi di fluido. Catturano e trattengono quantità microscopiche del fluido pompato, creando un robusto film idrodinamico lubrificante.
Questa pellicola vitale impedisce il contatto fisico diretto tra le facce di tenuta accoppiate, riducendo drasticamente il calore e l'usura. Al contrario, una finitura a specchio perfetta a volte può far sì che le facce ultrapiatte si 'strizzino' tra loro a causa della mancanza di lubrificazione. Ciò aumenta drasticamente la coppia di avviamento ed aumenta il rischio di danni da funzionamento a secco durante l'avvio iniziale della pompa.
L'adattamento fisico è una variabile critica per la longevità della tenuta. Un componente in carburo di silicio è eccezionalmente duro ma possiede una bassa tenacità alla frattura, il che significa che è intrinsecamente fragile. Non può piegarsi, cedere o deformarsi sotto pressione. Pertanto, sono necessarie tolleranze dimensionali esatte per prevenire fratture da stress meccanico.
Le pompe che funzionano a temperature elevate subiscono una continua espansione termica. Il carburo di silicio ha un coefficiente di dilatazione termica (CTE) relativamente basso rispetto agli alloggiamenti in acciaio inossidabile o lega che normalmente lo trattengono. Gli ingegneri devono calcolare il gioco dimensionale preciso richiesto alla temperatura operativa massima assoluta della pompa. Se l'alloggiamento in metallo si espande più velocemente dell'anello in ceramica, l'accoppiamento con interferenza potrebbe allentarsi. Questa perdita di tensione può causare la rotazione della guarnizione stazionaria all'interno del suo alloggiamento, provocando uno scoppio catastrofico.
Quando si inserisce il componente ceramico in un ritentore metallico, il calettamento è la pratica industriale standard. Il contenitore metallico viene riscaldato uniformemente (spesso tra 150°C e 200°C) finché non si espande. L'anello ceramico a temperatura ambiente viene quindi inserito con cautela e il gruppo viene lasciato raffreddare. Le tolleranze di interferenza per questo processo devono essere calcolate fino al micron. Un'interferenza eccessiva esercita uno stress di compressione eccessivo sulla fragile ceramica, portando inevitabilmente a crepe radiali. Un'interferenza troppo piccola determina una tenuta allentata che non può sopportare la coppia operativa.
L'applicazione delle corrette combinazioni di qualità del materiale e finitura superficiale dipende interamente dal contesto operativo dell'apparecchiatura. Ecco alcune raccomandazioni oggettive ed empiriche per l'allestimento delle comuni pompe industriali.
Fluidi altamente corrosivi, pressioni moderate e particelle solide minime caratterizzano questo ambiente. SSiC è obbligatorio a causa della sua assoluta inerzia chimica. La faccia della tenuta deve presentare una finitura lappata opaca standard per mantenere una pellicola di fluido sottile e stabile. Le tolleranze dimensionali devono corrispondere perfettamente alle specifiche OEM per evitare pericolose perdite di sostanze chimiche.
Questi sistemi sopportano fanghi altamente abrasivi, elevate vibrazioni fisiche e continui shock meccanici. Qui, RBSiC è altamente efficace. Le sue proprietà di attrito superiori gestiscono la natura abrasiva dei minerali frantumati e dei fanghi minerali. Per combattere le condizioni difficili, il profilo dimensionale dell'anello di tenuta resistente all'usura dovrebbe essere progettato con uno spessore maggiore rispetto alle guarnizioni chimiche standard per resistere agli urti continui e alle vibrazioni operative.
Sottoposte a calore estremo, alta pressione del sistema e rischio significativo di shock termico, queste pompe richiedono una progettazione meticolosa. SSiC è preferito per la sua stabilità termica superiore. I calcoli dimensionali devono tenere rigorosamente conto dei significativi differenziali di dilatazione termica tra la guarnizione in ceramica e il corpo della pompa in metallo per impieghi gravosi per prevenire fratture da stress durante i cicli di avvio e arresto.
Le tenute meccaniche disponibili in commercio soddisfano adeguatamente la maggior parte delle applicazioni standard. Tuttavia, gli ingegneri della manutenzione spesso si trovano a dover affrontare apparecchiature specializzate, ambienti estremi o sistemi legacy in cui le parti standard non soddisfano costantemente i requisiti operativi.
Molte pompe industriali più vecchie utilizzavano originariamente premistoppa obsoleti o guarnizioni in grafite di carbonio di qualità inferiore. Questi sistemi legacy soffrono di perdite frequenti, problemi di conformità ambientale ed elevati costi di manutenzione continua. L'aggiornamento di queste pompe più vecchie con un anello SiC personalizzato estende significativamente il tempo medio tra i guasti (MTBF). Gli ingegneri possono decodificare le dimensioni originali dell'alloggiamento in metallo per creare un aggiornamento moderno e ad alte prestazioni in carburo di silicio. Questo si inserisce perfettamente nel vecchio involucro, modernizzando l'attrezzatura senza la massiccia spesa in conto capitale per sostituire l'intera pompa.
I produttori di apparecchiature originali (OEM) che sviluppano una tecnologia proprietaria per le pompe richiedono soluzioni di tenuta specializzate che i cataloghi standard non possono fornire. Lavorare direttamente con un produttore di ceramiche tecniche consente la rapida prototipazione di geometrie di tenuta uniche. La strutturazione personalizzata delle superfici, gli spessori dei materiali non standard e le tolleranze di interferenza altamente precise possono essere progettati da zero per soddisfare i requisiti idrodinamici e meccanici specifici del nuovo design della pompa.
Anche i componenti ceramici di altissima qualità possono guastarsi prematuramente se sottoposti a condizioni operative improprie o maneggiamenti bruschi. Comprendere queste modalità di guasto primarie è essenziale per implementare protocolli di manutenzione preventiva efficaci.
La causa più frequente di compromissione del sistema è il funzionamento a secco. Se il film fluido evapora, la pompa perde l'adescamento o si verifica un blocco, le facce della tenuta accoppiata sfregano direttamente tra loro. Ciò genera un calore di attrito estremo e localizzato in pochi secondi. Quando il fluido rientra improvvisamente nella camera di tenuta, il rapido raffreddamento provoca un grave shock termico. La fragile ceramica non è in grado di sopportare l'improvvisa contrazione volumetrica, che si traduce in una rete di sottili fessure radiali note come controllo termico. Garantire un flusso continuo del fluido e installare sensori di pressione è fondamentale per prevenire ciò.
Il carburo di silicio è incredibilmente duro, ma è altamente sensibile agli urti e alle sollecitazioni meccaniche irregolari. La caduta dell'anello su un banco di lavoro, anche da un'altezza molto ridotta, può causare microfratture interne che si propagheranno una volta messa in pressione la guarnizione. Inoltre, un tecnico esperto sa come utilizzare una chiave dinamometrica calibrata, applicando la forza secondo uno schema a stella rigoroso. Se senti un debole 'ping' durante il serraggio della piastra premistoppa, la ceramica si è già microfratturata: la guarnizione è morta prima ancora che la pompa si avvii.
L'utilizzo di RBSiC in ambienti chimici inappropriati porta inevitabilmente a una modalità di guasto nota come lisciviazione. Le sostanze caustiche forti (come l'idrossido di sodio ad alte concentrazioni) o l'acido fluoridrico attaccheranno chimicamente e dissolveranno il silicio metallico libero intrappolato nella matrice RBSiC. Questo processo lascia dietro di sé uno scheletro di carbonio-SiC poroso e indebolito che si sbriciola rapidamente sotto l'attrito, causando gravi e improvvise perdite di tenuta. Verificare sempre le tabelle complete di compatibilità chimica prima di selezionare un grado di carburo di silicio.
L'affidabilità, la sicurezza e l'efficienza di una pompa industriale dipendono interamente dall'integrità della sua tenuta meccanica. La selezione del componente corretto in carburo di silicio non è un processo generico e valido per tutti. Richiede una corrispondenza precisa ed empirica di qualità dei materiali, finiture superficiali e tolleranze dimensionali esatte alle condizioni specifiche del fluido del sistema.
Comprendendo le differenze chimiche vitali tra SSiC e RBSiC, calcolando accuratamente i giochi di dilatazione termica e specificando la topografia superficiale ottimale per la ritenzione del film fluido, gli ingegneri possono eliminare efficacemente i guasti prematuri della pompa. Valuta attentamente i tuoi parametri operativi, analizza la cronologia dei guasti e aggiorna i tuoi sistemi di conseguenza. Agli ingegneri e ai responsabili degli approvvigionamenti che desiderano garantire una soluzione di tenuta che garantisca prestazioni a lungo termine, consigliamo vivamente di esplorare i componenti ceramici specializzati di CNHighborn per soddisfare i vostri esatti requisiti industriali e ridurre al minimo i costosi tempi di fermo.
Il carburo di silicio è sostanzialmente più duro, sopporta pressioni di sistema significativamente più elevate ed è molto più resistente all'usura contro le particelle abrasive. La grafite di carbonio è molto più morbida e possiede eccellenti proprietà autolubrificanti, che la rendono tollerante in situazioni di funzionamento a secco, ma si usura molto più velocemente in normali condizioni operative.
Osserva la composizione chimica e il contenuto solido del tuo fluido. Se si pompano sostanze chimiche altamente corrosive (pH estremi di 0-2 o 12-14), è necessario utilizzare SSiC per la sua resistenza chimica pura e monofase. Se si pompano fanghi abrasivi con un pH moderato, RBSiC è spesso la scelta migliore grazie alle sue caratteristiche di attrito e usura superiori.
Mentre il materiale in carburo di silicio può resistere a temperature superiori a 1000°C in ambienti inerti, il limite pratico in un'applicazione di tenuta meccanica è solitamente dettato dagli elastomeri secondari (O-ring) e dal punto di ebollizione del fluido. In genere, le tenute SiC funzionano comodamente in ambienti con pompe con temperatura compresa tra 200°C e 300°C, a condizione che nell'alloggiamento metallico siano previste adeguate distanze termiche.
La durata dipende interamente dalle condizioni operative della pompa. Tuttavia, se adeguatamente adattata al pH, alla temperatura e all'abrasività del fluido, una tenuta SiC altamente specifica può facilmente durare per diversi anni di funzionamento continuo, superando significativamente le prestazioni delle alternative in allumina o carbonio.
In generale no. Mentre le finiture opache specializzate e la strutturazione superficiale avanzata possono sopravvivere a periodi molto brevi di funzionamento a secco, la mancanza prolungata di lubrificazione idrodinamica causerà un grave accumulo di calore. Ciò porta inevitabilmente allo shock termico, al controllo termico e alla rottura fisica della faccia ceramica.
Hai bisogno di una soluzione personalizzata se la tua pompa funziona al di fuori dei parametri di temperatura o pressione standard, elabora fanghi abrasivi altamente aggressivi o se stai mantenendo un modello di pompa legacy in cui le parti di ricambio OEM originali sono obsolete o non più prodotte.
SÌ. Nonostante la sua estrema durezza e l’eccezionale resistenza all’usura abrasiva, il carburo di silicio ha una bassa tenacità alla frattura. È altamente suscettibile ai danni da impatto. Deve essere maneggiato con estrema cura e installato senza sollecitazioni meccaniche irregolari o shock fisici.
